Cosa sapere prima di realizzare un impianto elettrico all'esterno

Realizzare un impianto elettrico esterno

In un contesto sociale sempre più orientato all’automazione e la domotica, progettare un impianto elettrico per gli spazi esterni è diventata un’esigenza sempre più presente.

Che sia per il nostro cortile di casa, un terrazzo o il giardino di un ristorante, chiunque abbia uno spazio da sfruttare per stare all’aria aperta ha oggi la necessità di utilizzare determinate apparecchiature che richiedono l’uso di energia elettrica.

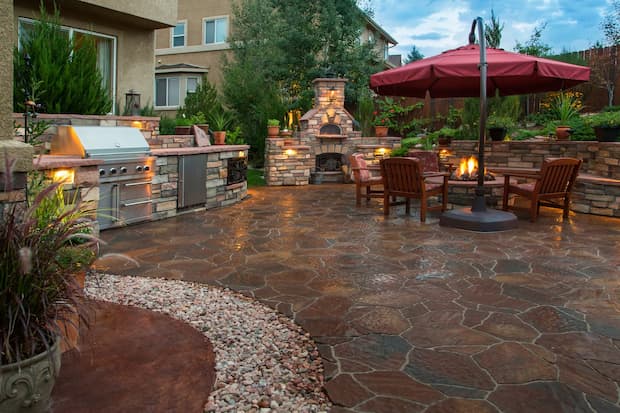

Esempio di apparecchiature elettriche all'esterno - getty images

Può capitare di dover disporre di corrente in ambienti non serviti dal nostro impianto, come terrazzi, cortili, giardini.

Le necessità in un ambiente esterno possono essere molteplici, vediamone alcune:

• sistema di allarme/telecamere antifurto


• automazione di componenti quali cancelli, basculanti di box auto


• illuminazione del proprio cortile/terrazzo


• necessità di prese elettriche per svolgere attività all’esterno


• irrigazione automatizzata del nostro giardino



Vediamo come fare a progettare e realizzare un impianto elettrico esterno autonomo rispetto al resto dell’impianto, in modo da godere al meglio dei nostri spazi esterni.

Cosa bisogna tener presente

Per un lavoro a regola d'arte, bisogna rispettare alcune prerogative fondamentali.

La funzionalità è sicuramente il primo obiettivo da tenere a mente quando ci approcciamo a un progetto tecnico come quello di un impianto elettrico.

È essenziale che l'impianto riesca a rispondere alle diverse esigenze di utilizzo.
Il consiglio è quello di avere un’idea chiara iniziale di quali siano i punti focali che nel nostro giardino (o terrazzo) necessitano di corrente.

Studio dei punti focali dell'impianto - disegno di Nicoletta Tiberi

Un ambiente esterno, più che uno interno, richiede flessibilità nello sfruttare lo spazio a disposizione: nel tempo potrebbero cambiare le esigenze e quindi i punti da raggiungere con l'elettricità. Per esempio, quello che oggi è uno spazio verde domani potrebbe diventare un cortile piastrellato con poltrone e tavolini.

È importante pensare il nostro impianto in modo da riuscire a garantire spostamenti futuri di prese di corrente, punti luce, telecamere e così via.

Normativa e messa in sicurezza

Un impianto elettrico deve rispettare requisiti di legge riguardo la conformità: la messa in opera deve rispondere a determinati criteri normativi per ottenere la certificazione di idoneità ed essere considerato a norma.

Bisogna inoltre tener conto che abbiamo a che fare con componenti elettrici a diretto contatto con gli agenti atmosferici.

È un aspetto di primaria importanza, che ci costringe a dover valutare attentamente la messa in sicurezza dell’impianto, affinché sia a riparo da acqua, sole e variazioni di temperatura. Eviteremo così rotture e malfunzionamenti, causati per esempio dall'insorgere di cicli di gelo e disgelo.

Canalina per copertura cavi elettrici - immagine da Amazon

Si possono adottare allo scopo prodotti specifici per un utilizzo esterno, e valutare la necessità di una protezione aggiuntiva per i cavi.

Un esempio sono le canaline di contenimento, le quali svolgono una funzione di protezione sia dagli agenti atmosferici, sia da schiacciamenti per passaggio di mezzi o persone (si pensi ai cavi disposti a terra).


Si tenga presente che queste ultime non devono necessariamente immaginarsi come elementi puramente tecnici o dare l’idea di qualcosa di posticcio e provvisorio.

Infatti, grazie alla gamma di offerta sul mercato, possono essere pensate di differenti colori e materiali, e darci l'opportunità così di valorizzare l’ambiente anche dal punto di vista estetico.

Esempio di collegamenti dei vari impianti esterni a quello elettrico

Questa prima fase serve a mettere in evidenza i vari impianti funzionali (gas, acqua, videocitofonia, illuminazione) dello spazio esterno che avranno bisogno di essere forniti di elettricità.

Impianto elettrico - disegno tecnico di Nicoletta Tiberi

Vediamo le fasi progettuali da seguire prima della messa in opera dei vari collegamenti elettrici, prendendo come esempio un’abitazione con giardino esterno.

1. Disegnare una piantina del lotto dove evidenziare la posizione dell'abitazione, la posizione di un eventuale box auto, il cancello pedonale e il relativo vialetto di accesso, il cancello carrabile, la distinzione tra zona erbosa e zona pavimentata.


2. Riportare sulla piantina tutti i punti focali dove voler posizionare una determinata apparecchiatura elettrica.

   Queste prime fasi servono a mettere in evidenza i vari ambiti funzionali dello spazio esterno che avranno bisogno di essere forniti di elettricità.


3. Individuare un locale tecnico al quale dovranno afferire i vari impianti. Questo dovrà ospitare: quadro elettrico, centralino video-citofonico, videoregistratore per videosorveglianza, centralina allarme, centralina comando irrigazione ed eventualmente apparecchiature per impianto fotovoltaico.



È di fondamentale importanza aver snocciolato bene tutti i punti di questa prima fase progettuale, prima di passare alla parte operativa (o pratica) che ci porterà alla realizzazione di ciò che abbiamo progettato.

Quali sono i punti focali di un impianto elettrico

Esempio di impianto di irrigazione - disegno tecnico di Nicoletta Tiberi

• i punti per gli irrigatori, da posizionare in base al raggio di getto e secondo la regola per cui tutte le zone erbose devono essere raggiunte dalll'impianto di irrigazione.


• i punti luce desiderati considerando:
  - almeno un punto luce ogni 6/7 metri alternati a destra e sinistra per il vialetto pedonale;
  - un punto luce in prossimità del cancello e almeno un punto luce a ridosso del box auto, tenendo conto di eventuali punti luce sulle pareti dell’abitazione;
  - qualche punto luce sul giardino a seconda della sua ampiezza e delle esigenze personali di illuminazione;
  - illuminazione per un eventuale gazebo o spazio di convivialità esterno.


• i punti di presa elettrica di servizio, almeno uno a servizio dell'eventuale gazebo per il quale potrebbe essere previsto anche un punto presa TV.


• i punti di installazione delle telecamere di videosorveglianza, posizionate in modo da coprire gran parte del lotto e preferibilmente sugli angoli delle pareti esterne con almeno 2 apparecchi per ogni angolo.

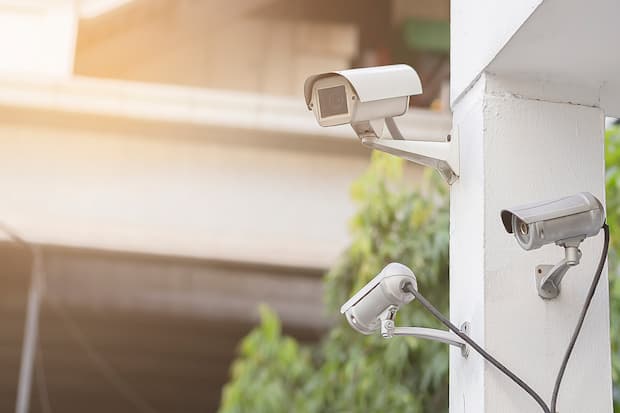

Telecamere di videosorveglianza - getty images

Messa in opera di un impianto elettrico esterno

Dopo aver delineato su carta la tipologia di impianto da predisporre, si passa alla fase operativa, ovvero la messa in opera dell’impianto stesso.

Messa a terra dei cavi elettrici - getty images

Vediamone i punti principali:

1. Eseguire un livellamento di tutta l'area.


2. Aprire le tracce per la posa di tubazioni e pozzetti di ispezione.


3. Posare i pozzetti di ispezione con il bordo superiore al di sotto del piano erboso e del piano pavimentato.


4. Posare le tubazioni per gli impianti elettrici.


5. Posizionare i sostegni per gli apparecchi illuminanti, con tubi di raccordo ai rispettivi pozzetti.


6. Posare la tubazione per il cavo di collegamento dal punto di consegna dell'energia elettrica (contatore) al locale tecnico.


7. Posare le tubazioni elettriche per l’alimentazione del cancello carrabile e dell’apparecchio videocitofonico (cancello pedonale).


8. Installare le tubazioni per collegamento delle telecamere e sensori di allarme.


9. Ricoprire le tubazioni con uno strato di sabbia inerte e quindi completare con terreno e/o pavimentazione.


10. Installare gli irrigatori dove stabilito.


11. Eseguire il passaggio dei cavi per l’alimentazione di tutte le apparecchiature elettriche: collegamenti punti luce, collegamenti punti presa, installazione telecamere e sensori allarme, collegamento videocitofono, installazione di impianto automazione per il cancello carrabile e così via.


12. Effettuare i cablaggi delle apparecchiature.




Intervento di ditte elettriche o tecnici specializzati

Per gli impianti elettrici ed elettronici va tenuto conto che non si può prescindere dall'intervento di una ditta o di un artigiano in possesso dei requisiti (iscrizione camera di commercio con qualifica di responsabile tecnico).

Solo in questo modo possiamo ottenere le dovute dichiarazioni di conformità come stabilito dal DM 22 gennaio 2008 n° 37 (ex legge 46/90).

Ciò non impedisce comunque di fare dei lavori preliminari in economia e fai da te.
