Come si realizza un impianto parafulmine a regola d'arte

NEWS DI Impianti di sicurezza
È importante proteggere gli edifici con un parafulmine, perché i fulmini possono causare incendi nelle coperture, guasti agli impianti o perfino piccoli crolli.
14 Giugno 2017 ore 11:58
Arch. Elena Matteuzzi

Fulmini: un pericolo per gli edifici


I fulmini, folgori o saette sono brevi ma potentissime scariche elettriche (tra 10 e 200 kiloampere) che si sviluppano prevalentemente in occasione dei temporali.
Tuttavia, in alcuni casi la loro formazione è dovuta all'elettricità statica generata dalla presenza di una grande quantità di sabbia o cenere vulcanica dispersa nell'atmosfera, e perciò slegata dalla presenza di cumulinembi.


Asta captatrice di parafulmine dell'azienda Carlo Dalle Molle

Asta captatrice di parafulmine dell'azienda Carlo Dalle Molle

Asta captatrice di parafulmine dell'azienda Carlo Dalle Molle
Calate conduttrici di un parafulmine dell'azienda Carlo Dalle Molle

Calate conduttrici di un parafulmine dell'azienda Carlo Dalle Molle

Calate conduttrici di un parafulmine dell'azienda Carlo Dalle Molle
Asta captatrice dell'azienda Dehn per tetto in lamiera metallica

Asta captatrice dell'azienda Dehn per tetto in lamiera metallica

Asta captatrice dell'azienda Dehn per tetto in lamiera metallica
Asta di captazione dell'azienda Dehn per coperture trapezoidali

Asta di captazione dell'azienda Dehn per coperture trapezoidali

Asta di captazione dell'azienda Dehn per coperture trapezoidali
Terminali di aste di captazione dell'azienda Dehn

Terminali di aste di captazione dell'azienda Dehn

Terminali di aste di captazione dell'azienda Dehn
Conduttura CUI dell'azienda Dehn per calate isolate

Conduttura CUI dell'azienda Dehn per calate isolate

Conduttura CUI dell'azienda Dehn per calate isolate

Possono verificarsi:
- all'interno della stessa nube;
- tra nube e nube;
- da nube al suolo;
- dal suolo alla nube: in questo caso la scarica pilota, cioè l'innesco del fulmine, parte dal basso e la saetta viene per cosi dire rovesciata.

Normalmente, una folgore si caratterizza per la durata compresa tra pochi millisecondi e circa un secondo e mezzo, il diametro di alcuni centimetri e la lunghezza variabile tra alcune decine di metri e qualche chilometro. La scarica può essere singola o ripetuta in rapida successione.

I fulmini possono causare gravi danni a un edificio
I fulmini nube-suolo e suolo-nube sono particolarmente pericolosi sia per l'uomo che per gli edifici. Ogni anno migliaia di persone sono infatti colpite da un fulmine e circa mille di queste trovano la morte. Molto più numerosi sono invece gli edifici coinvolti, che possono subire danni di varia entità.
Una costruzione completamente o parzialmente di legno, come una tipica villetta dei sobborghi americani, una baita alpina, una casa a graticcio tedesca o un edificio di pietra o mattoni con la struttura del tetto in legno, può facilmente incendiarsi, subendo gravissimi danni o venendo completamente distrutta.

In altri casi, un fulmine provoca invece veri e propri piccoli crolli, che generalmente riguardano le parti più alte e appuntite come le guglie di pietra, i comignoli, le altane o i pinnacoli tipici, soprattutto delle grandi ville ispirate ai castelli medievali.

Molto più spesso, infine, il fulmine si scarica sull'antenna televisiva o un ripetitore per i telefoni cellulari. In questi casi, generalmente l'edificio non subisce danni particolarmente rilevanti, ma gli impianti elettrici, telefonici e televisivi e gli elettrodomestici o apparecchi elettronici collegati al momento della scarica (ad esempio televisori, computer, impianti stereo) subiscono quasi sempre guasti irreparabili.


Protezione dai fulmini con un parafulmine


É quindi fondamentale proteggersi adeguatamente.

Una prima regola di prudenza, di facilissima applicazione, prevede semplicemente di chiudere le finestre durante i temporali o le tempeste di fulmini e soprattutto di spegnere e scollegare dalle prese tutti gli apparecchi elettrici. In caso di fenomeni particolarmente intensi è anzi consigliabile staccare completamente l'impianto. In questo caso, se una folgore dovesse colpire l'edificio si potrebbero ridurre sensibilmente gli effetti negativi sugli impianti.

Una precauzione molto più efficace e radicale consiste invece nell'installazione di un parafulmine, inventato a metà Settecento dal Benjamin Franklin e destinato principalmente a captare una scarica diretta sulla struttura, incanalarla entro vie prefissate e disperderla nel terreno minimizzando o annullandone gli effetti collaterali.

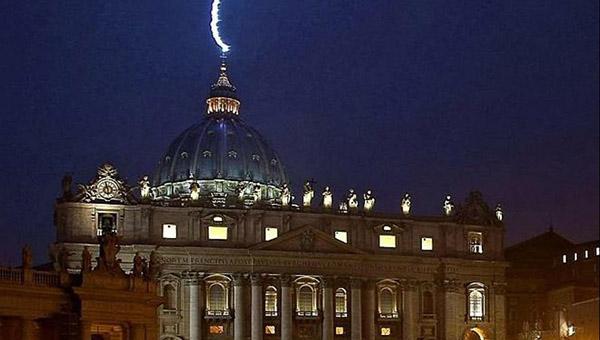

I parafulmini proteggono anche gli edifici più importanti
Un parafulmine è indispensabile soprattutto quando un edificio:

- è molto più alto delle strutture circostanti: questo principio si applica soprattutto a grattacieli e torri per appartamenti, quasi sempre con almeno dodici o quindici piani;

- è isolato per un raggio di alcune centinaia di metri, come succede spesso per le abitazioni rurali o in riva al mare, soprattutto se il terreno circostante è pianeggiante;

- ha la struttura portante costituita da un telaio di acciaio o la copertura in lamiera metallica (acciaio, rame, piombo o alluminio).

Occorre inoltre considerare che negli ultimi anni, a causa dei cambiamenti climatici, il numero di temporali violenti è sensibilmente aumentato e che esistono zone geografiche maggiormente a rischio per la grande concentrazione di temporali. Il Friuli, la regione dei laghi lombardi, la provincia di Roma e in generale tutti i rilievi delle Prealpi e degli Appennini.


Parafulmini: caratteristiche e funzionamento


L'installazione di un parafulmine è regolata da precise leggi e regolamenti.
Un impianto scadente, mal progettato o non eseguito a regola d'arte può infatti creare danni gravissimi scaricando l'intera potenza del fulmine sulle strutture dell'edificio anziché nel terreno. Inoltre, ciascuna installazione va progettata in base alle caratteristiche dell'edificio da proteggere come altezza, superficie, numero di piani o materiali prevalenti.
É dunque fondamentale affidarsi a progettisti e aziende specializzate, evitando tassativamente soluzioni fai da te o prodotti a prezzo stracciato.

Un buon parafulmine protegge completamente la tua casa
Un sistema completo come quelli chiavi in mano dell'azienda Carlo Delle Molle prevede due parti distinte: un impianto di protezione esterno, isolato oppure non isolato, e un impianto di protezione interna.

La parte esterna è generalmente formata da:
- uno o più elementi captatori;
- alcune calate per la trasmissione dell'energia fino al terreno;
- alcuni conduttori interrati per la dispersione dell'energia secondo un principio molto simile alla messa a terra di un normale impianto elettrico.

L'impianto interno previene invece la formazione di scariche pericolose dentro la costruzione tramite connessioni equipotenziali o sistemi di isolamento tra i componenti dell'impianto esterno e altri elementi metallici interni alla struttura.

Schema di impianto parafulmine, dal sito dell'azienda Dehn
I captatori di vario tipo: aste singole o multiple; tralicicci metallici; maglie per sfruttare il principio della gabba di Faraday; funi sospese tra guglie o altri elementi aggettanti e infine superfici continue come le coperture di capannoni o palestre in lamiera metallica.

Le calate devono invece rispettare alcuni principi fondamentali: prevedere diversi conduttori paralleli e ridurre al minimo la lunghezza e il numero di giunzioni tra i conduttori. Questi elementi vanno inoltre saldamente ancorati alla copertura o alle pareti perimetrali dell'edificio in modo che gli sforzi meccanici indotti o accidentali non possano causare la rottura o l'allentamento delle calate compromettendo l'efficienza del parafulmine.

I dispersori, cioè la messa a terra, devono essere il più possibile estesi e ramificati e inoltre andrebbero interconnessi o meglio ancora unificati per le diverse funzioni (dispersione a terra delle scariche dei fulmini, protezione contro i contatti indiretti, protezione degli impianti telefonici, etc).

Pericolo di folgorazione con le calate non isolate, dal sito dell'azienda Dehn
Non occorre infine trascurare il pericolo derivante da alcuni elementi architettonici o strutturali in metallo normalmente presenti nella maggior parte degli edifici, che in caso di contatto accidentale con l'impianto del parafulmine possono trasformarsi in vere e proprie trappole elettriche, folgorando le persone vicine.

Un primo elemento da non trascurare sono ad esempio le facciate continue con montanti e traversi in acciaio o alluminio: non molto diffuse negli edifici residenziali, vengono tuttavia utilizzate per dare luce al vano scala di alcune palazzine costruite recentemente.

Le grondaie e i pluviali di rame, acciaio o alluminio sono invece estremamente comuni: il rischio che possano accidentalmente elettrificarsi non va sottovalutato, soprattutto nei grandi condomini con un continuo via vai di persone.

Al riguardo occorre quindi prestare molta attenzione nella scelta delle calate del parafulmine, che devono essere ben isolati. La conduttura CUI dell'azienda Dehn, formata da un'anima interna di rame e uno spesso rivestimento di polietilene reticolato, è ad esempio studiata per la protezione dalla tensione di passo e di contatto.

riproduzione riservata
Articolo: Impianto parafulmine
Valutazione: 4.71 / 6 basato su 7 voti.
  • fs
  • fs
  • fs
  • fs

Impianto parafulmine: Commenti e opinioni


Nome visualizzato nel commento

Indirizzo E-Mail da confermare
ACCEDI, anche con i Social
per inserire immagini
NON SARANNO PUBLICATE RICHIESTE DI CONSULENZA O QUESITI AGLI AUTORI
Alert Commenti
  • Giorgio
    Giorgio
    Domenica 31 Luglio 2016, alle ore 10:26
    Penso che i fulmini (la mia zona è in mezzo ad un bosco) siano attirati dal cancello in metallo.

    Il cancello è munito di impianto di automazione per l'accesso dell'auto e la componente elettronica del citato impianto nonchè il citofono subiscono talvolta danni per effetto delle scariche attratte dal cancello stesso.

    E' possibile proteggere il cancello con un sistema di parafulmine che scarichi la tensione nel terreno come ad esempio con una catena in ferro?
    rispondi al commento
  • Federico Sabatino
    Federico Sabatino
    Mercoledì 25 Maggio 2016, alle ore 19:20
    Salve avrei bisogno di un preventivo!
    rispondi al commento
  • Benedetto Chelmi
    Benedetto Chelmi
    Giovedì 15 Agosto 2013, alle ore 09:50
    Vorrei un suggerimento sul problema che mi crea grandi problemi alla mia abitazione:
    Sono già tre volte che i fulmini mi bruciano gli elettrodomestici compresa la linea telefonica, la televisione, l'occhio della parabola e la centralina tv.
    Spero che lei mi suggerisce quache provvedimento.
    Cordiali saluti.
    rispondi al commento
    • Ing.granato
      Ing.granato Benedetto Chelmi
      Sabato 24 Agosto 2013, alle ore 14:10
      Per Benedetto Chelmi: progettazione e realizzazione di un impianto parafulmini.
      rispondi al commento
  • Zanon Per.ind. Ezio
    Zanon Per.ind. Ezio
    Venerdì 17 Maggio 2013, alle ore 16:16
    I conduttori per parafulmini devono essere in piattina o in corda nuda con filo singolo da 1,8 mm, o conduttore pieno, per una sezione minima di 50 mmq per il rame (8mm di diametro), 100 mmq. per ferro zincato.
    La treccia non è permessa.
    Un impianto parafulmine è sempre abbinato a scaricatori installati sui quadri elettrici e sul cavo di antenna per limitare al meglio i danni derivanti da tale evento.
    rispondi al commento
  • Sonia Lemmo
    Sonia Lemmo
    Venerdì 18 Gennaio 2013, alle ore 17:51
    Buonasera vorrei un suo parere riguardo alla mia situazione.
    Abito in uno stabile di 3 piani e sul tetto non disponiamo di parafulmini, si sono verificati più casi in cui a seguire di lampi abbiamo subito danni.
    È obbligatorio l'installazione di un parafulmine?
    Grazie
    rispondi al commento
  • Mesiti Alfredo
    Mesiti Alfredo
    Martedì 13 Novembre 2012, alle ore 21:08
    La nuova legge italiana sulle protezione del lavoro implica un obbligo di installare sul colmo del tetto della casa una linea in acciao tesa tra due pali galvanizzati.
    Senza dubbio ne siete al corrente!
    Quello che nessuno ha potuto rispondere alla mia domanda:
    dobbiamo proteggere il tetto dell'immobile con un parafulmine; visto questo cavo in acciao tesso da un lato all'altro del tetto ?
    O basterebbe solamente mettere alla terra detta installazione ?
    Non so veramente cosa fare o non fare, per questo motivo mi rivolgo a voi.
    Grazie Mesiti Alfredo
    rispondi al commento
    • Ing.granato
      Ing.granato Mesiti Alfredo
      Giovedì 15 Novembre 2012, alle ore 11:18
      Per Mesiti Alfredo: non c'è l'obbligo di protezione del tetto con parafulmini, tale protezione può essere realizzata in caso di effettivo pericolo di fulminazione.
      Il comune sistema di messa a terra potrebbe non essere sufficiente come parafulmine.
      rispondi al commento
