Come usare uno zoccolino tecnico per nascondere cavi e impianti
|
Cos’è uno zoccolino tecnico ispezionabile e perché può essere utile
Lo zoccolino tecnico ispezionabile svolge contemporaneamente la funzione estetica di un normale battiscopa e quella impiantistica di una canalizzazione superficiale.

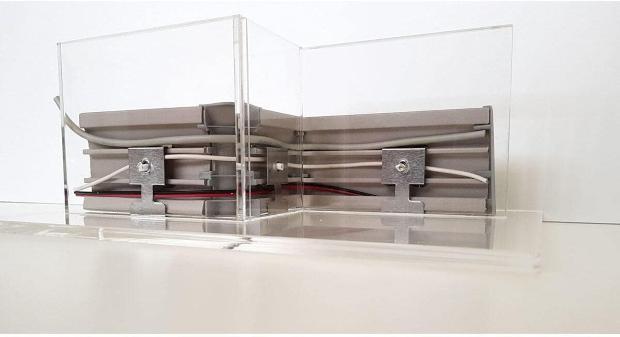

Dettaglio interno zoccolo passacavi - Amazon
Al suo interno possono trovare posto cavi elettrici, rete dati, fibra, antenna, citofonia, allarme e altri collegamenti compatibili con il sistema scelto, evitando di realizzare nuove tracce nella muratura.
La caratteristica principale è la possibilità di riaprire il profilo: il corpo viene fissato alla parete, mentre il frontale può essere rimosso per raggiungere i cavi, sostituirli o aggiungerne di nuovi.
Questa soluzione è particolarmente interessante nelle ristrutturazioni di appartamenti già abitati, negli immobili in affitto o quando si vuole aggiungere una presa, spostare il televisore o creare una rete Ethernet senza demolire intonaco e pavimenti.
Il vantaggio non consiste quindi soltanto nel nascondere i collegamenti, ma soprattutto nel mantenerli accessibili nel tempo.
Zoccolino passacavi e normale battiscopa non sono la stessa cosa
Un normale battiscopa può presentare uno spazio vuoto sul retro, ma ciò non significa che sia automaticamente adatto a contenere un impianto elettrico.
Uno zoccolino tecnico nasce invece come sistema di canalizzazione ed è composto da elementi coordinati come corpo portacavi, coperchio, giunti, angoli interni ed esterni, terminali e nei modelli più articolati, separatori e scatole portapparecchi.
Questi componenti permettono di mantenere la continuità del percorso e di proteggere correttamente i conduttori anche nei cambi di direzione.
Inserire semplicemente un cavo dietro un battiscopa in legno incollato può invece provocare schiacciamenti, contatti con bordi taglienti o rendere quasi impossibile una successiva sostituzione.
Se devono passare circuiti elettrici, è quindi necessario utilizzare un sistema predisposto per tale funzione.
L'aspetto esterno può essere molto simile a quello di uno zoccolino tradizionale, ma nella scelta devono venire prima la struttura interna e gli accessori disponibili.
Quali cavi possono passare all’interno dello zoccolino
Lo zoccolino tecnico può diventare una vera dorsale impiantistica lungo il perimetro della stanza.

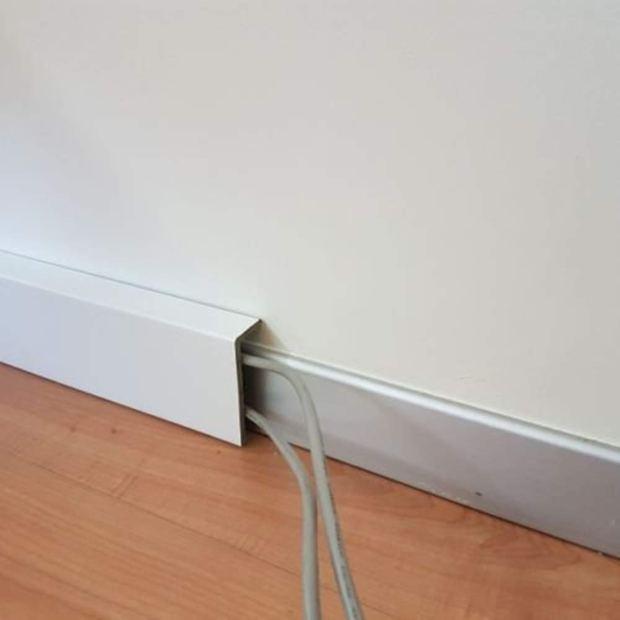

Zoccolino tecnico - FIP
Oltre ai conduttori destinati all'alimentazione elettrica, può ospitare cavi Ethernet per computer, televisori e access point, collegamenti dell'antenna, fibra ottica, citofonia, sistemi di allarme, sensori e cablaggi audio.
La possibilità di far convivere servizi differenti dipende però dalle caratteristiche del prodotto utilizzato e dal modo in cui viene progettato l'impianto.
Non è sufficiente verificare che tutti i cavi entrino fisicamente nel profilo.
Occorre considerare la loro funzione, le caratteristiche di isolamento, gli eventuali separatori interni e le prescrizioni applicabili.
Uno zoccolino destinato soltanto a un cavo di rete può avere dimensioni molto contenute, mentre uno utilizzato per distribuire contemporaneamente energia, dati e antenna richiederà maggiore capacità e una struttura più articolata.
Stabilire in anticipo quali collegamenti dovranno percorrerlo permette quindi di scegliere il prodotto corretto evitando adattamenti successivi.
Come far convivere cavi elettrici e cavi dati
La presenza nello stesso percorso di cavi di alimentazione e collegamenti dati richiede particolare attenzione.
Non è corretto stabilire in modo generico che debbano essere sempre separati da un divisorio, perché le condizioni di posa dipendono dal sistema utilizzato, dalle caratteristiche di isolamento dei cavi e dalle prescrizioni applicabili ai circuiti presenti.
I sistemi tecnici possono comunque prevedere compartimenti o separatori interni che facilitano l'organizzazione e, dove necessario, la separazione dei diversi servizi.
Questo permette anche di mantenere più ordinato il cablaggio e di limitare possibili interferenze sui collegamenti sensibili.
Nel caso di Ethernet, antenna, audio e altri segnali devono essere considerate anche schermatura, categoria del cavo e caratteristiche del collegamento.
Per questo motivo la distribuzione non dovrebbe essere progettata semplicemente riempiendo lo spazio disponibile.
Definire prima i servizi da inserire e lasciare una certa capacità residua consente di ottenere un sistema più ordinato e facilmente modificabile.
Capienza interna e raggi di curvatura dei cavi
Lo spazio interno costituisce uno dei criteri principali nella scelta dello zoccolino.
Un profilo molto sottile può risultare quasi indistinguibile da un normale battiscopa, ma lascia poco margine per curve, giunzioni e futuri ampliamenti.

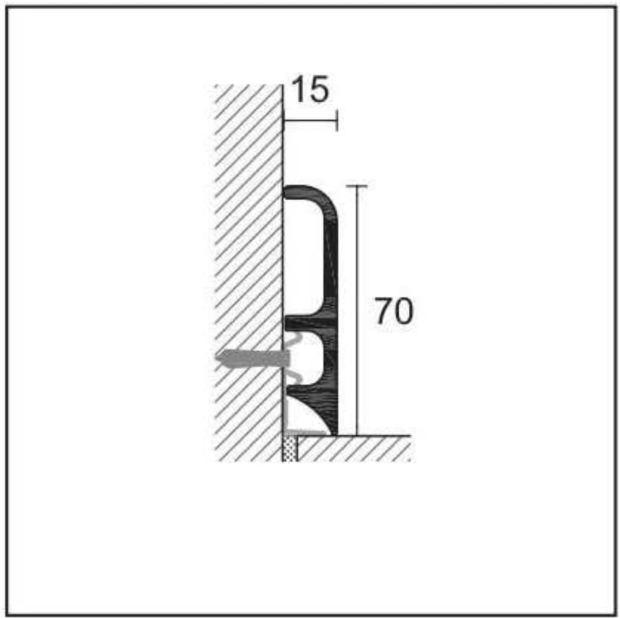

Sezione zoccolo tecnico passacavi - Amazon
Non conta soltanto il diametro dei cavi, ma anche la loro rigidità e il raggio minimo con cui possono essere piegati.
Fibra ottica, cavi coassiali e alcuni cavi Ethernet non devono essere costretti in angoli troppo stretti e devono rispettare le indicazioni fornite dal produttore.
Anche un eccessivo affollamento può rendere più difficile la manutenzione: se per estrarre un singolo cavo è necessario rimuovere tutti quelli posizionati davanti, l'ispezionabilità perde gran parte della sua utilità.
Lasciare una parte dello spazio disponibile permette inoltre di aggiungere in futuro una nuova linea senza sostituire tutto il profilo.
Uno zoccolino leggermente più capiente può quindi risultare meno invasivo nel tempo rispetto a una soluzione dimensionata sul minimo indispensabile.
Prese elettriche e prese dati integrate nello zoccolino
Alcuni sistemi permettono di installare moduli portapparecchi direttamente lungo il percorso, consentendo di realizzare prese elettriche, prese di rete e altre connessioni coordinate con la canalizzazione.
Questa possibilità è utile soprattutto quando la distribuzione esistente non corrisponde più alla disposizione degli arredi.
Se un televisore viene spostato sulla parete opposta del soggiorno, per esempio, il profilo può partire da un punto già servito dall'impianto e raggiungere la nuova posizione seguendo il perimetro della stanza.
Se il sistema è correttamente progettato, nello stesso percorso possono essere distribuiti anche rete dati e antenna secondo le condizioni previste.
Il risultato può essere più ordinato rispetto all'utilizzo di prolunghe e piccole canaline installate in momenti differenti.
La posizione delle nuove prese deve però essere studiata considerando mobili e accessibilità: collocare una presa nascosta dietro una libreria fissa può migliorare l'estetica, ma rendere più complicati utilizzo, controllo e manutenzione.
Derivazioni e connessioni devono restare accessibili
L'ispezionabilità deve riguardare non soltanto i tratti rettilinei dello zoccolino, ma anche i punti nei quali vengono effettuate derivazioni e connessioni.

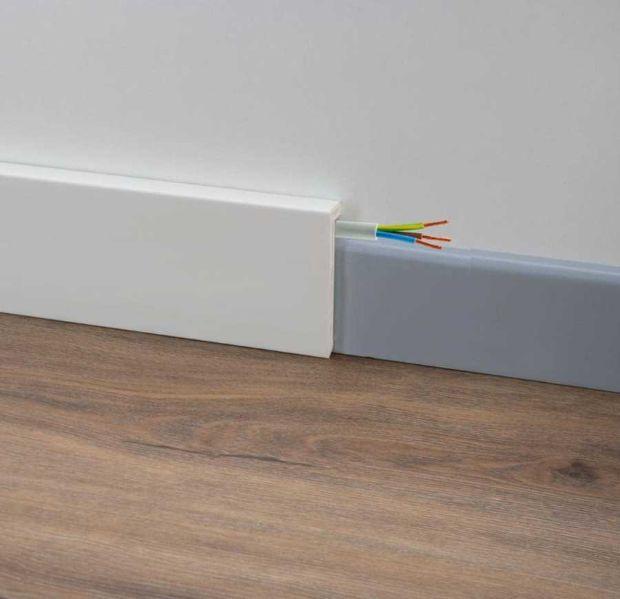

Zoccolo passacavi in PCV - Amazon
In un sistema progettato per essere modificabile è quindi opportuno che scatole, raccordi e moduli rimangano facilmente raggiungibili secondo le modalità previste dal produttore e dalle regole applicabili all'impianto.
Chiudere una connessione dietro una pannellatura fissa o in un tratto che non può più essere aperto rende molto più complessa una futura manutenzione.
Esistono specifiche modalità di giunzione per le quali possono valere condizioni differenti, quindi non è corretto considerare qualsiasi collegamento automaticamente soggetto alla stessa soluzione costruttiva.
Dal punto di vista pratico conviene comunque progettare il percorso immaginando già una possibile sostituzione dei cavi.
Se una linea attraversa più stanze, poter aprire progressivamente il profilo è molto più semplice che dover cercare una derivazione nascosta dietro mobili o rivestimenti.
Come fissare lo zoccolino alla parete
La modalità di posa dipende dal prodotto e dal tipo di supporto.
In molti sistemi viene installata prima una base continua o una serie di supporti, successivamente vengono posati i cavi e infine viene agganciato il frontale.
La parete deve consentire un fissaggio stabile e gli elementi utilizzati devono essere compatibili con il materiale presente.
Su laterizio e calcestruzzo possono essere impiegati tasselli adeguati al supporto, mentre sul cartongesso bisogna considerare la posizione della struttura e degli eventuali rinforzi.
Prima di forare è inoltre importante conoscere il percorso degli impianti già presenti nella parete.
Utilizzare una canalizzazione superficiale proprio per evitare tracce e poi eseguire una successione di perforazioni senza conoscere la posizione di tubazioni e cavi esistenti può creare un rischio inutile.
Quando possibile è utile individuare punti sicuri di fissaggio e conservare una documentazione dei sottoservizi presenti.
Pareti e pavimenti irregolari richiedono qualche attenzione
Negli edifici esistenti pareti e pavimenti possono presentare piccole irregolarità che diventano particolarmente evidenti con profili lunghi e molto lineari.
Uno zoccolino rigido posato sopra un pavimento ondulato può lasciare fessure nella parte inferiore oppure evidenziare una fuga superiore di altezza variabile.
Alcuni prodotti dispongono di bordi o elementi capaci di compensare leggere differenze, ma non bisogna aspettarsi che il battiscopa corregga deformazioni importanti del supporto.
Anche la parete verticale deve essere controllata prima della posa.
Un vecchio intonaco molto irregolare o una parete sensibilmente fuori piombo possono richiedere piccole correzioni locali per consentire un fissaggio uniforme.
Il problema è soprattutto estetico, ma può influire anche sul corretto aggancio del coperchio.
Prima di installare un profilo particolarmente alto o rigido conviene quindi verificare la regolarità del supporto lungo tutto il percorso previsto.
Angoli, porte e passaggi tra le stanze
I punti più delicati di una distribuzione perimetrale sono spesso angoli, porte, pilastri e cambi di direzione.

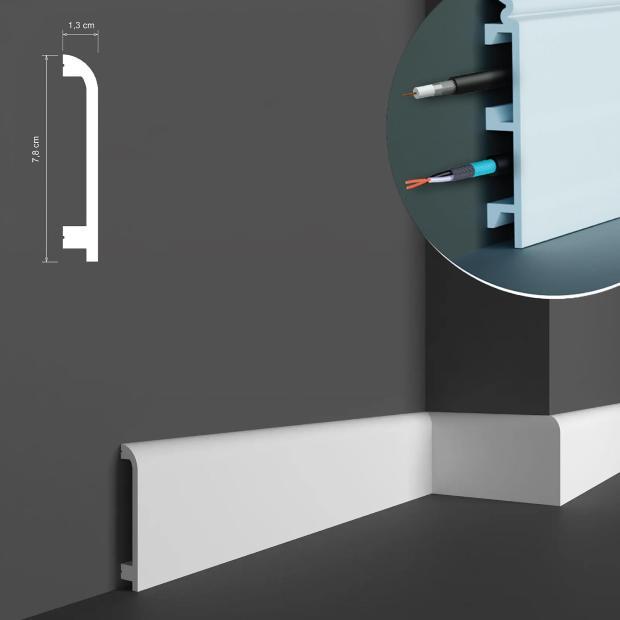

Zoccolo passacavi nell'angolo - Grand Decor
Gli angoli interni ed esterni dovrebbero utilizzare, quando disponibili, gli accessori previsti dal sistema: non servono soltanto a coprire il taglio, ma devono lasciare spazio ai cavi e consentire curve compatibili con le loro caratteristiche.
La presenza di una porta richiede invece una soluzione specifica.
Il percorso può risalire lungo lo stipite e proseguire sopra l'apertura con una canalizzazione coordinata, attraversare la parete vicino al telaio oppure utilizzare una strada alternativa attraverso un locale confinante.
In alcuni casi una breve traccia localizzata può risultare esteticamente più discreta di una lunga deviazione verticale.
La stessa logica vale per il collegamento tra più stanze: conviene progettare una dorsale comune e individuare in anticipo i punti di diramazione, evitando di aggiungere canaline indipendenti che duplicano parte del percorso.
Porte e angoli devono quindi essere risolti prima della posa del primo tratto.
Fibra ottica ed Ethernet in una casa già finita
Lo zoccolino tecnico può essere particolarmente utile per creare una rete cablata in un'abitazione già completata.
Il Wi-Fi evita molti collegamenti fisici, ma pareti spesse, distanza dal router, solai e interferenze possono ridurne le prestazioni in alcune stanze.
Un cavo Ethernet può quindi raggiungere televisori, computer, console o access point seguendo il perimetro senza aprire le murature.
Anche la fibra ottica può essere ospitata nei sistemi compatibili, prestando però attenzione alle curve e agli schiacciamenti.
Il cavo non deve essere forzato dietro un angolo né compresso dal coperchio o dagli altri collegamenti.
Lo stesso principio interessa i cavi Ethernet: fascette troppo strette, deformazioni o curve eccessive possono alterarne le prestazioni.
Un profilo sufficientemente capiente facilita la posa e consente anche la sostituzione futura del cablaggio con una categoria differente.
In previsione di successive modifiche può essere utile lasciare spazio disponibile oppure predisporre più linee verso i punti strategici della casa.
Allarme, sensori e sistemi di automazione
Una canalizzazione ispezionabile può essere utilizzata anche come percorso per dispositivi che richiedono collegamenti distribuiti nelle diverse stanze.

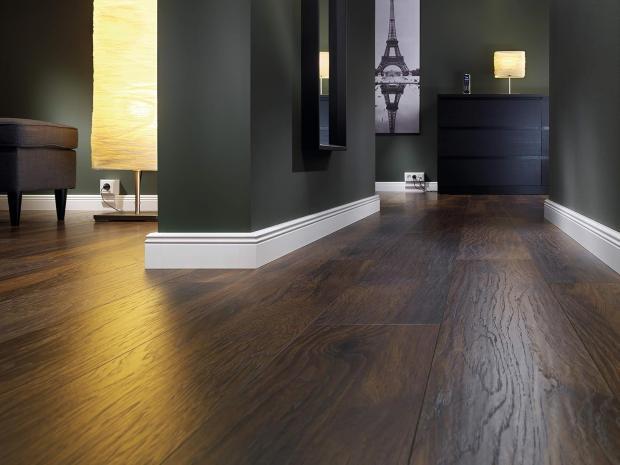

Salotto con zoccoletto passacavi - Cable Coach
Sensori, contatti, comandi, dispositivi di sicurezza e componenti di automazione domestica possono necessitare di alimentazione, cavi dati o altri collegamenti specifici.
La compatibilità deve sempre essere verificata per il singolo sistema, ma negli edifici esistenti lo zoccolino può ridurre notevolmente l'estensione delle opere murarie.
La dorsale principale può correre vicino al pavimento e raggiungere le zone interessate, mentre soltanto gli ultimi tratti possono proseguire verticalmente attraverso piccole canalizzazioni o interventi localizzati.
Questa configurazione può risultare meno invasiva rispetto a una rete di canaline installate a differenti altezze lungo le pareti.
Anche in questo caso è importante evitare una crescita disordinata dei collegamenti: progettare fin dall'inizio i principali punti di distribuzione rende più semplice integrare nuovi dispositivi e individuare successivamente il percorso di ciascun cavo.
Tubazioni idrauliche e zoccolini tecnici sono sistemi differenti
Il concetto di zoccolino tecnico può far pensare alla possibilità di nascondere qualsiasi piccolo impianto, comprese tubazioni dell'acqua o del riscaldamento, ma è necessario distinguere le diverse tipologie di prodotto.
Un profilo progettato esclusivamente per contenere cavi elettrici non deve essere trasformato arbitrariamente in un alloggiamento per tubazioni.
Diametri, temperature, dilatazioni, raccordi, formazione di condensa e rischio di perdita pongono esigenze molto differenti rispetto a quelle di una canalizzazione elettrica.
Esistono sistemi tecnici progettati espressamente per integrare determinate tubazioni, ma devono essere utilizzati secondo le caratteristiche dichiarate dal produttore.
Particolare attenzione richiedono i raccordi: una perdita nascosta dietro un rivestimento difficilmente accessibile può provocare danni prima di essere individuata.
Se impianti elettrici e tubazioni devono occupare la stessa fascia della parete, la soluzione deve essere specificamente progettata per consentire la corretta separazione degli impianti e la loro manutenzione.
Zoccolino tecnico nei bagni e nelle zone umide
Bagno, lavanderia e altri ambienti nei quali può essere presente acqua richiedono valutazioni differenti rispetto a soggiorni e camere.

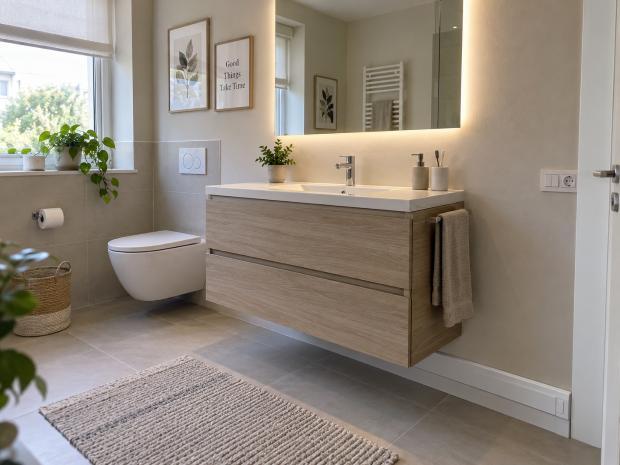

Zoccolino passacavi in bagno - Daniele F. Toscana
Materiale del profilo, componenti elettrici, grado di protezione e posizione degli apparecchi devono essere adeguati alle condizioni dell'ambiente.
Nei locali contenenti bagni o docce devono inoltre essere considerate le prescrizioni della Sezione 701 della Norma CEI 64-8, relative alle diverse zone e alla scelta dei componenti elettrici.
Non è quindi corretto proseguire automaticamente nel bagno con lo stesso sistema utilizzato nel corridoio senza verificarne l'idoneità.
Analoga attenzione è necessaria nei seminterrati o sulle pareti interessate da infiltrazioni e condensa.
La presenza di uno zoccolino apribile rende il cablaggio più accessibile, ma non elimina i problemi dovuti all'acqua.
Prima della posa devono essere risolte eventuali cause di umidità persistente e devono essere utilizzati componenti compatibili con l'ambiente nel quale saranno installati.
Materiali, dimensioni e rapporto con gli arredi
I sistemi in materiale plastico sono molto diffusi perché consentono di integrare facilmente corpi, separatori, raccordi e accessori sagomati.
L'alluminio offre invece un aspetto più architettonico e una buona resistenza agli urti, ma anche in questo caso devono essere utilizzati componenti progettati per la specifica funzione.
Esistono inoltre profili con finiture decorative, effetto legno o superfici verniciabili.
Altezza e profondità dipendono dalla quantità di cavi, dalla presenza di separatori e dall'eventuale integrazione di prese.
Non esiste quindi una misura ideale valida per ogni situazione.
Bisogna considerare anche l'interazione con i mobili: qualche centimetro supplementare può impedire a un armadio di aderire alla parete oppure interferire con piedini, pannelli posteriori o elettrodomestici.
Dietro una cucina la posizione deve essere coordinata con basi e lavastoviglie, mentre vicino a mobili su misura bisogna lasciare spazio sufficiente per aprire il coperchio senza dover smontare l'arredo.
Manutenzione, pulizia e documentazione dei cavi
Lo zoccolino occupa una fascia della parete frequentemente esposta a urti di aspirapolvere, scope, scarpe e mobili.
Il coperchio deve quindi rimanere saldamente agganciato e gli angoli esterni devono sopportare il normale utilizzo domestico.
È utile verificare anche la disponibilità di ricambi compatibili, perché terminali e raccordi sono tra i componenti più esposti a danneggiamento.
Durante la pulizia bisogna evitare di dirigere quantità eccessive di acqua o detergenti verso giunti e aperture, soprattutto quando all'interno sono presenti circuiti elettrici.
La manutenzione diventa inoltre molto più semplice se durante la posa viene documentato ciò che passa nei diversi scomparti.
Fotografie del profilo ancora aperto, una piccola planimetria e l'etichettatura delle estremità dei cavi permettono di identificare rapidamente alimentazione, rete, antenna e altri servizi.
L'ispezionabilità infatti non consiste soltanto nel poter aprire fisicamente il profilo: bisogna anche essere in grado di riconoscere i collegamenti che si trovano al suo interno.
Zoccolino tecnico, canalina o traccia nella parete
La normale canalina a parete rimane una soluzione semplice e versatile, soprattutto in garage, locali tecnici e ambienti nei quali l'estetica ha un'importanza secondaria.

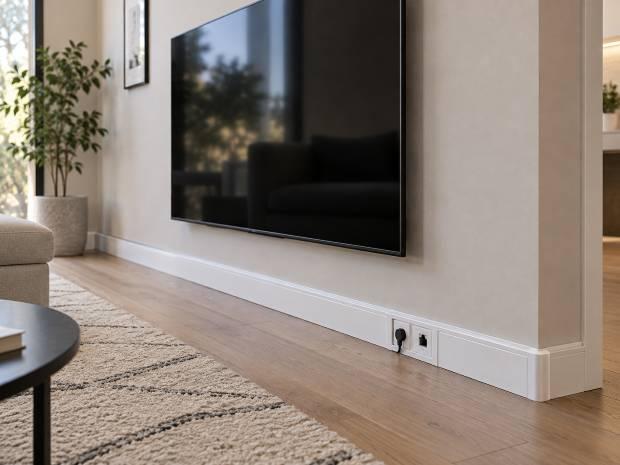

Per TV sospesa meglio optare per zoccolo e traccia nel muro - Daniele F. Toscana
Lo zoccolino tecnico sfrutta invece una fascia già normalmente occupata dal battiscopa e rende la distribuzione perimetrale meno evidente.
Per raggiungere una TV sospesa, una telecamera o una presa collocata sopra una scrivania sarà comunque necessario prevedere una salita verticale, per cui le due soluzioni possono essere utilizzate insieme.
La traccia nella muratura rimane invece spesso preferibile durante una ristrutturazione completa, quando pareti e impianto elettrico devono essere comunque rifatti.
In queste condizioni permette maggiore libertà nella posizione dei punti presa e lascia le superfici completamente libere.
Lo zoccolino diventa particolarmente interessante quando la demolizione sarebbe sproporzionata rispetto all'intervento: aggiungere alcune prese o una rete dati in una casa già tinteggiata rappresenta un caso tipico nel quale una soluzione a posa superficiale può ridurre sensibilmente i lavori.
Vantaggi e svantaggi dello zoccolino tecnico passacavi
Lo zoccolino tecnico passacavi offre il vantaggio di evitare nuove tracce nella muratura, mantenendo i cavi ispezionabili e facilmente raggiungibili per eventuali modifiche.

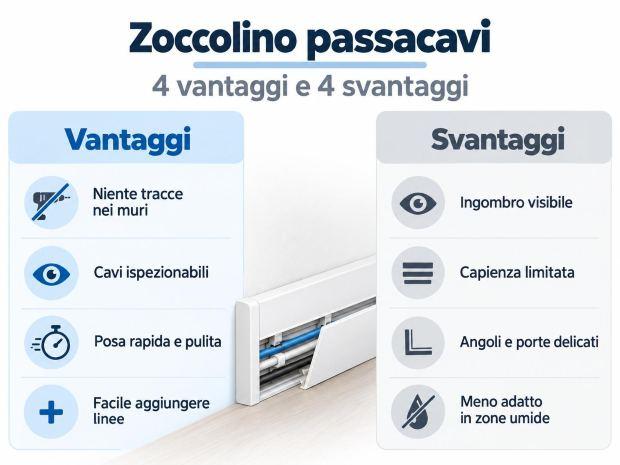

Pro e contro zoccolo passacavi - Daniele F. Toscana
La posa è generalmente più rapida e pulita rispetto a un impianto incassato e, se il profilo è dimensionato correttamente, consente anche di aggiungere nuovi collegamenti in futuro.
Di contro, rimane comunque un elemento visibile lungo la parete e la sua capienza interna è limitata dalle dimensioni del profilo.
Angoli, porte e cambi di direzione possono inoltre richiedere accessori specifici o piccole deviazioni.
Nei bagni e nelle zone umide è infine necessario scegliere sistemi e componenti compatibili con le condizioni ambientali e con le prescrizioni previste per l’impianto.
Normativa per zoccolini tecnici e impianti elettrici
La posa dello zoccolino non rende meno importanti le regole applicabili agli impianti che contiene.
Per gli impianti elettrici in bassa tensione il principale riferimento tecnico è la Norma CEI 64-8, attualmente nella IX edizione.
I sistemi di canalizzazione destinati all'alloggiamento di conduttori, cavi e apparecchiature sono inoltre disciplinati dalle specifiche norme di prodotto, tra cui la CEI 23-171, corrispondente alla CEI EN IEC 61084-2-1:2024-10 per i sistemi destinati al montaggio su pareti e soffitti.
Sul piano legislativo trova applicazione il DM 37/2008, che comprende sia gli impianti elettrici sia gli impianti elettronici destinati alla distribuzione dei segnali TV, telefono e dati, compresa la fibra ottica e le relative infrastrutture.
Gli interventi di installazione, trasformazione, ampliamento e manutenzione straordinaria soggetti al decreto devono essere affidati alle imprese abilitate previste dalla normativa.
Al termine dei lavori l'impresa installatrice rilascia, nei casi previsti, la dichiarazione di conformità dell'impianto realizzato alle regole applicabili.
|
|
|
