Una piccola goccia su un raccordo può sembrare un problema semplice, ma non sempre il punto bagnato coincide con quello dal quale l'acqua sta realmente uscendo.

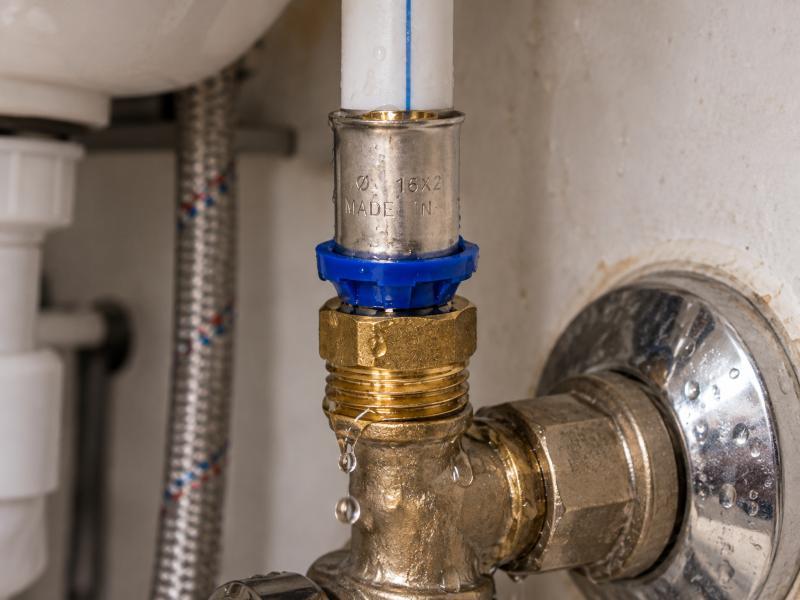

Perdita in un raccordo - Daniele F. Toscana
Il liquido può scorrere lungo una tubazione, seguire una filettatura, raccogliersi nella parte inferiore di un dado e cadere diversi centimetri più lontano dalla discontinuità originaria.
Per questo la ricerca della perdita dovrebbe iniziare con l'individuazione del percorso dell'acqua e solo successivamente con lo smontaggio del giunto.
I raccordi collegano tubazioni, valvole, collettori, rubinetti, flessibili e apparecchi e possono essere filettati, a compressione, a pressare, saldati oppure appartenere a sistemi specifici multistrato o plastici.
Ogni tecnologia realizza la tenuta idraulica in modo differente e presenta quindi punti critici specifici.
Una perdita può essere presente fin dalla posa, comparire dopo una manutenzione oppure svilupparsi dopo anni a causa di movimento, corrosione, deterioramento delle guarnizioni o sollecitazioni meccaniche.
Capire quale elemento realizzi effettivamente la tenuta è il passaggio essenziale per scegliere una riparazione corretta e non intervenire sul componente sbagliato.
L'acqua tende a seguire le superfici prima di staccarsi per gravità e questo può rendere ingannevole l'osservazione iniziale.
Su una tubazione orizzontale può scorrere lungo la parte inferiore, mentre su una linea verticale può raggiungere il raccordo sottostante facendolo sembrare difettoso.
Anche guaine e materiali isolanti possono trasportare l'umidità e spostare il punto nel quale la perdita diventa visibile.
Prima di intervenire conviene quindi asciugare accuratamente tutta la zona accessibile, compresa la tubazione immediatamente superiore, e osservare quale superficie si bagni per prima.
Su raccordi facilmente raggiungibili può essere utile passare carta assorbente asciutta attorno ai diversi punti del collegamento, utilizzandola soltanto come controllo visivo e senza lasciarla avvolta a lungo.
Una torcia o uno specchietto possono aiutare a controllare il lato posteriore dei raccordi vicini alla parete.
Il controllo dovrebbe procedere dall'alto verso il basso, perché una valvola o un flessibile possono perdere più in alto e far scorrere l'acqua fino a un dado inferiore.
L'obiettivo non è individuare il punto dal quale cade l'ultima goccia, ma quello nel quale compare la prima traccia d'acqua.
Nei raccordi filettati la tenuta può essere ottenuta mediante sistemi specifici applicati sulla filettatura oppure attraverso geometrie previste dal raccordo stesso.

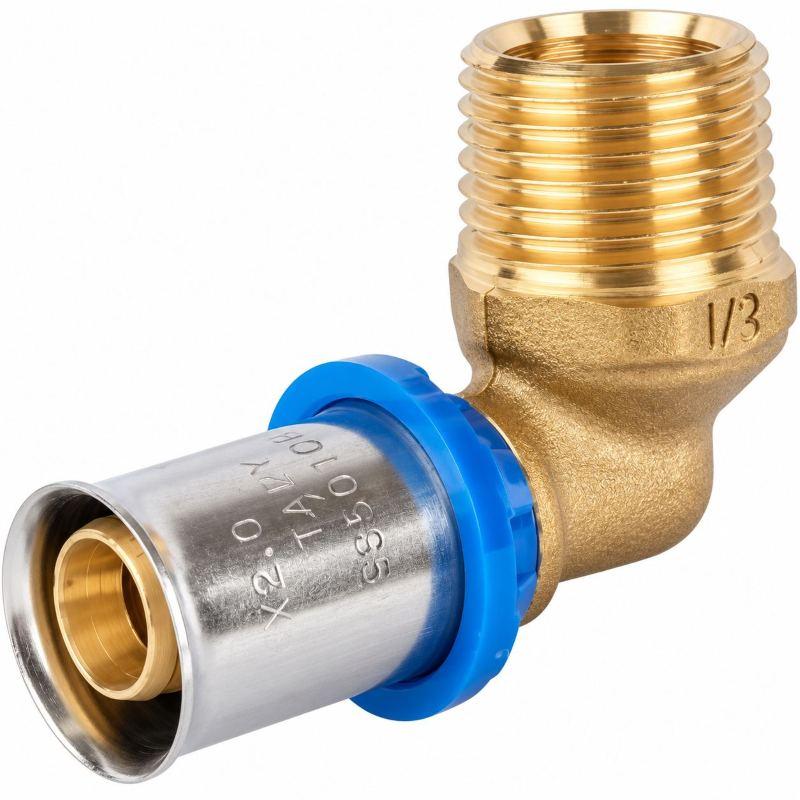

Raccordo filettato a gomito - Comid
Se il montaggio è stato eseguito male, l'acqua può seguire il percorso elicoidale del filetto e comparire all'esterno.
Una quantità insufficiente o eccessiva di materiale sigillante, una filettatura danneggiata, componenti incompatibili o un avvitamento non corretto possono compromettere il collegamento.
Anche un serraggio eccessivo può creare problemi, perché forzare il raccordo non significa necessariamente aumentare la tenuta e può provocare deformazioni, fessure o disallineamenti.
Quando una filettatura perde, stringere ulteriormente senza sapere come è costruito il giunto può quindi peggiorare il difetto.
La riparazione corretta può richiedere lo smontaggio, il controllo delle superfici e il rifacimento della tenuta con materiali compatibili con l'impianto e con il fluido trasportato.
È importante distinguere questi casi dai collegamenti nei quali il dado serve principalmente al serraggio e la tenuta è affidata a una guarnizione o a una superficie conica.
Applicare materiale sigillante sul filetto quando non è previsto dal sistema può risultare inutile o controproducente.
In molti collegamenti la tenuta non dipende direttamente dalla filettatura, ma da una guarnizione piana, da un O-ring oppure da un elemento di compressione.

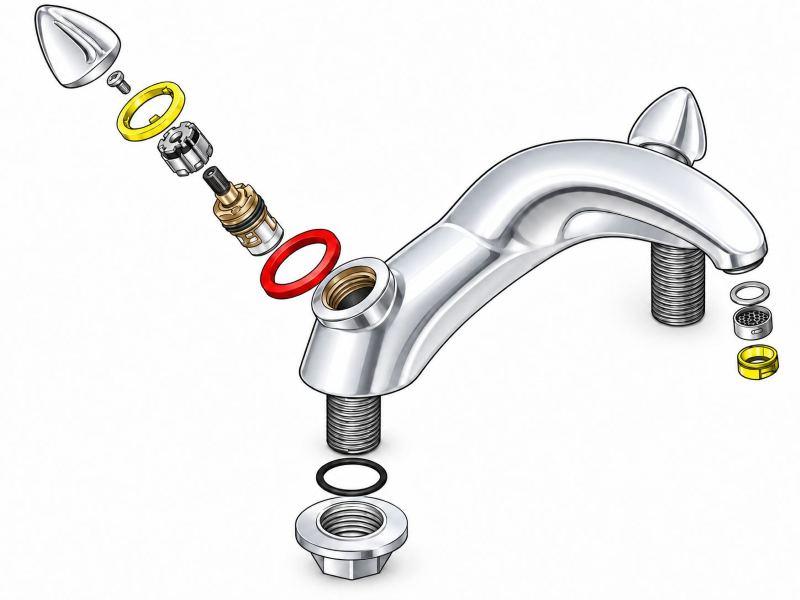

Struttura di un rubinetto con O-ring e guarnizioni - Daniele F. Toscana
Il dado mantiene le parti correttamente accoppiate, mentre la superficie di tenuta è affidata ad altri componenti.
Una guarnizione può perdere perché schiacciata male, indurita, tagliata o fuori sede, mentre un serraggio eccessivo può deformarla e ridurne l'efficacia.
Gli O-ring devono mantenere integrità ed elasticità e possono essere pizzicati durante il montaggio, danneggiati da bordi, sporco o residui oppure deteriorarsi nel tempo in funzione del materiale, della temperatura e delle condizioni di esercizio.
La sostituzione dovrebbe essere effettuata con il componente previsto per quello specifico raccordo, perché una guarnizione apparentemente simile non è necessariamente equivalente.
Nei raccordi a compressione conta anche il corretto allineamento tra tubo, oliva e dado.
Se la tubazione entra inclinata, presenta segni sulla superficie oppure viene costretta lateralmente, il giunto può perdere anche quando sembra sufficientemente serrato.
Prima di intervenire bisogna quindi verificare sia lo stato delle guarnizioni sia il modo in cui arriva il tubo al raccordo.
I sistemi a pressare permettono collegamenti rapidi e affidabili quando vengono utilizzati secondo le indicazioni previste dal produttore.
La qualità della tenuta dipende da una sequenza precisa: tubo correttamente tagliato e preparato, inserimento fino alla quota prevista, guarnizioni integre e pressatura eseguita con utensili compatibili con il sistema.
Un tubo inserito solo parzialmente, un raccordo pressato fuori posizione o una guarnizione danneggiata durante l'inserimento possono creare un punto debole anche se il difetto non è immediatamente evidente.
Tra le soluzioni presenti sul mercato, Comid distribuisce raccordi per tubo multistrato a pressare APE della serie APL, disponibili in differenti configurazioni e diametri.
Il raccordo diritto maschio 3/4"x26, per esempio, è dotato di doppio O-ring e ghiera in poliammide a supporto del manicotto stringitubo ed è destinato agli impianti idro-termo-sanitari; la scheda tecnica indica l'impiego con acqua potabile, tecnica e glicolata e richiama UNI EN ISO 21003-3, UNI EN 1254-3 e DM 174.
Anche utilizzando componenti conformi e correttamente dimensionati, rimane fondamentale rispettare preparazione, inserimento e profilo di pressatura indicati per lo specifico sistema.
Un impianto correttamente installato non dovrebbe utilizzare i raccordi per costringere le tubazioni nella posizione desiderata.
Se un tubo è troppo corto, viene tirato verso una valvola oppure arriva al collegamento fortemente disallineato, il raccordo rimane sottoposto a una tensione costante anche dopo il montaggio.
Le variazioni di temperatura possono aggiungere ulteriori movimenti, soprattutto nelle linee dell'acqua calda, dove i materiali subiscono piccole variazioni dimensionali.
Se il percorso non consente gli spostamenti previsti o i punti di fissaggio sono disposti male, le dilatazioni possono concentrarsi sui giunti e ridurne la durata.
Anche vibrazioni, pompe, elettrovalvole e rubinetti a chiusura rapida possono sottoporre raccordi e staffaggi a sollecitazioni ripetute.
Una connessione che inizia a perdere può quindi rappresentare il punto nel quale si manifesta un problema che interessa un tratto più ampio dell'impianto.
Se sono presenti colpi d'ariete, rumori o spostamenti evidenti delle tubazioni, la causa non dovrebbe essere affrontata soltanto aumentando periodicamente il serraggio dei raccordi.
È necessario verificare staffaggi, percorso delle linee e possibilità di movimento, perché sostituire soltanto la guarnizione potrebbe non eliminare la causa che ne ha provocato il deterioramento.
Ogni impianto deve funzionare nelle condizioni previste per tubazioni, raccordi, valvole e apparecchi installati.
Una pressione anomala può rendere più evidenti difetti marginali e aumentare le sollecitazioni su flessibili e collegamenti, ma non deve essere considerata automaticamente la causa di qualsiasi perdita.
La pressione dovrebbe essere misurata con strumenti appropriati e confrontata con le caratteristiche dell'impianto e con i limiti dichiarati dai componenti.
Se nello stesso edificio compaiono frequentemente piccole perdite, flessibili deteriorati o problemi a più valvole, può essere utile effettuare una verifica generale delle condizioni di esercizio invece di intervenire separatamente sui singoli punti.
Anche una perdita che compare soltanto durante l'apertura di determinati rubinetti può fornire indicazioni utili, perché variazioni di portata o pressione possono rendere visibile un difetto che nelle condizioni statiche rimane poco evidente.
Prima di sostituire componenti a tentativi conviene quindi osservare quando la perdita si manifesta e se coincide con l'attivazione di specifici apparecchi.
Il comportamento dell'impianto durante l'uso è spesso un indizio diagnostico importante quanto l'osservazione del raccordo stesso e può indirizzare il tecnico verso il punto realmente responsabile.
Nei componenti metallici la corrosione può indebolire progressivamente la zona di collegamento, sia per fenomeni esterni legati all'umidità sia per condizioni interne associate all'acqua e alla combinazione dei materiali presenti nell'impianto.

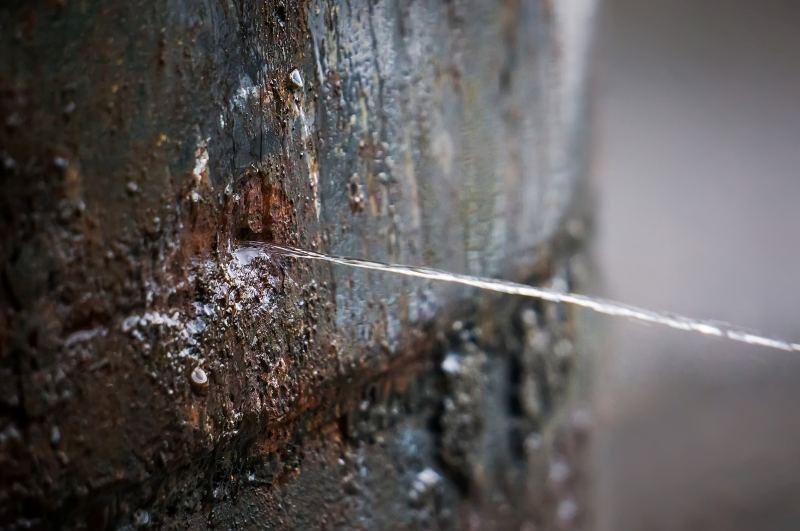

Tubatura corrosa - Getty Images
Macchie verdi su rame e sue leghe, ossidi, incrostazioni o alterazioni superficiali possono costituire indizi utili, ma devono essere interpretati nel contesto e non significano automaticamente che il raccordo debba essere sostituito.
Una superficie deteriorata non dovrebbe comunque essere semplicemente ricoperta con sigillanti senza verificarne la resistenza residua.
Quando la degradazione compromette l'integrità meccanica, può rendersi necessaria la sostituzione del componente.
È quindi importante scegliere raccordi realmente compatibili con materiale, filettatura e condizioni di esercizio.
Comid a tal proposito, propone diverse famiglie di raccorderia, comprese soluzioni per tubo multistrato e raccordi filettati in acciaio inox e fra questi sono presenti raccordi e tee in AISI 316 con filettature conformi alla EN 10226-1.
La disponibilità di materiali differenti non elimina però la necessità di identificare correttamente la tubazione esistente prima di scegliere il nuovo collegamento.
Una perdita molto lenta può evaporare prima di formare una vera goccia e lasciare nel tempo depositi chiari attorno al collegamento.

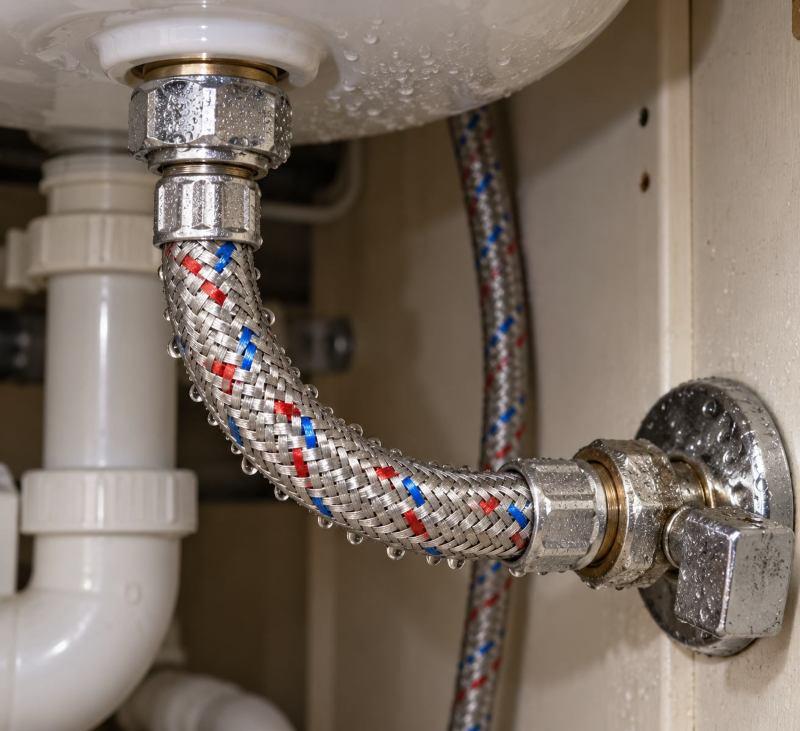

Condensa su flessibile - Comid mod con IA
Le incrostazioni possono temporaneamente mascherare la trasudazione, ma non rappresentano una riparazione stabile; se continuano ad aumentare, significa che l'umidità raggiunge ancora la superficie.
Un altro fenomeno facilmente confondibile con una perdita è la condensa. In estate o in ambienti umidi una tubazione di acqua fredda può raggiungere una temperatura superficiale sufficientemente bassa da far condensare il vapore presente nell'aria.
Le goccioline tendono spesso ad accumularsi proprio vicino a valvole e raccordi, dove la geometria favorisce il ristagno.
Se la coibentazione è discontinua, il raccordo metallico scoperto può diventare il punto più freddo e bagnarsi localmente pur essendo perfettamente stagno.
Se l'acqua compare soltanto durante il passaggio di acqua molto fredda e interessa anche altri tratti della tubazione, la condensa diventa un'ipotesi plausibile.
Se invece la goccia si forma sempre nello stesso punto anche senza forti differenze di temperatura, bisogna cercare una perdita effettiva e verificare il collegamento nelle normali condizioni di esercizio.
Sotto un lavabo possono trovarsi contemporaneamente flessibili dell'acqua, rubinetti di intercettazione, raccordi e sifone, quindi una pozzanghera sul fondo del mobile non consente di identificare subito il componente difettoso.

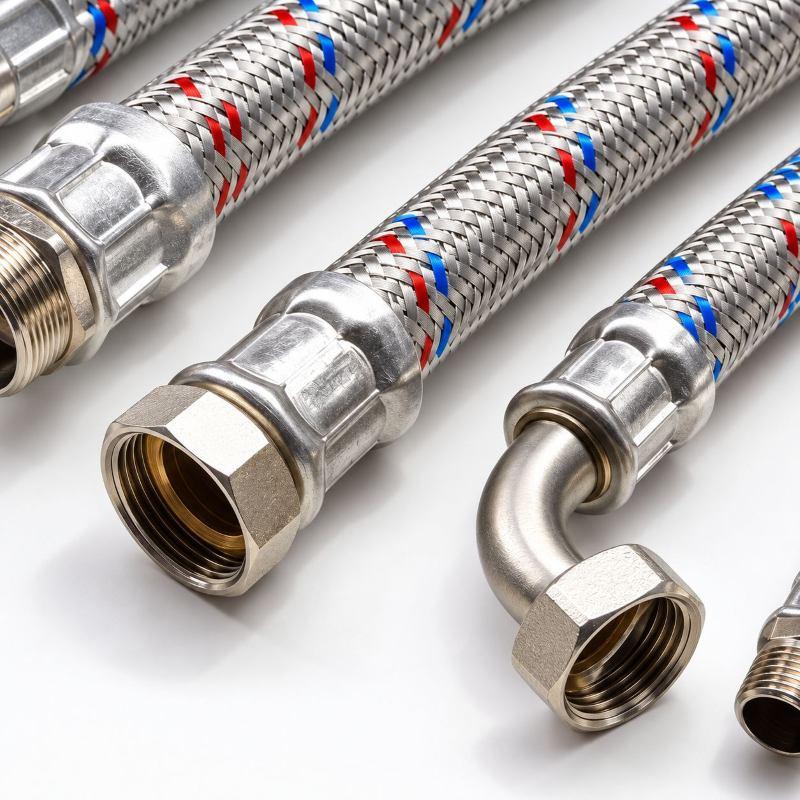

Flessibili antivibranti - Comid
Le perdite dell'adduzione possono manifestarsi anche quando il lavabo non viene utilizzato, perché le tubazioni rimangono in pressione, mentre quelle dello scarico compaiono principalmente durante il deflusso dell'acqua.
Questa differenza temporale permette spesso di restringere rapidamente la ricerca.
I flessibili devono essere controllati per tutta la loro lunghezza e non soltanto in corrispondenza dei dadi terminali, perché possono lesionarsi nella parte centrale.
Una goccia può quindi scorrere lungo la treccia e arrivare al raccordo inferiore facendolo sembrare difettoso.
Anche le valvole presentano diversi possibili punti di perdita: collegamento alla tubazione, attacco al flessibile, premistoppa dell'asta oppure corpo della valvola.
Prima di utilizzare una chiave conviene quindi asciugare tutto e individuare il primo punto bagnato, evitando di serrare indiscriminatamente il componente sul quale cade l'acqua.
La stessa procedura può essere applicata sotto bidet, lavelli e altri apparecchi dotati contemporaneamente di adduzione e scarico.
Nei collettori numerosi raccordi sono disposti molto vicini tra loro e una sola goccia proveniente dall'alto può raggiungere diverse connessioni sottostanti.
In queste situazioni l'asciugatura completa e l'osservazione progressiva diventano particolarmente importanti.
Collettori, valvole e raccordi destinati a manutenzione dovrebbero inoltre rimanere facilmente accessibili, perché nasconderli dietro rivestimenti incollati o pannelli non removibili può trasformare una semplice sostituzione in un intervento molto più invasivo.
Le cassette di ispezione non dovrebbero essere riempite o sigillate definitivamente quando contengono componenti che potrebbero richiedere manutenzione.
Questo principio non significa che tutte le tubazioni debbano restare a vista, ma che vani tecnici, sportelli e pannelli devono essere progettati per consentire controlli e interventi mirati.
Una piccola perdita dentro una cassetta ispezionabile può essere individuata rapidamente, mentre lo stesso difetto dietro una controparete completamente chiusa può diventare visibile solo quando ha già bagnato una zona estesa.
L'accessibilità dell'impianto è quindi una caratteristica progettuale importante sia per la manutenzione ordinaria sia per la gestione delle perdite future, soprattutto nei punti nei quali sono concentrati numerosi collegamenti.
Quando il raccordo non è visibile, i primi segnali possono essere una macchia sulla parete, un pavimento che si altera oppure un consumo d'acqua anomalo.

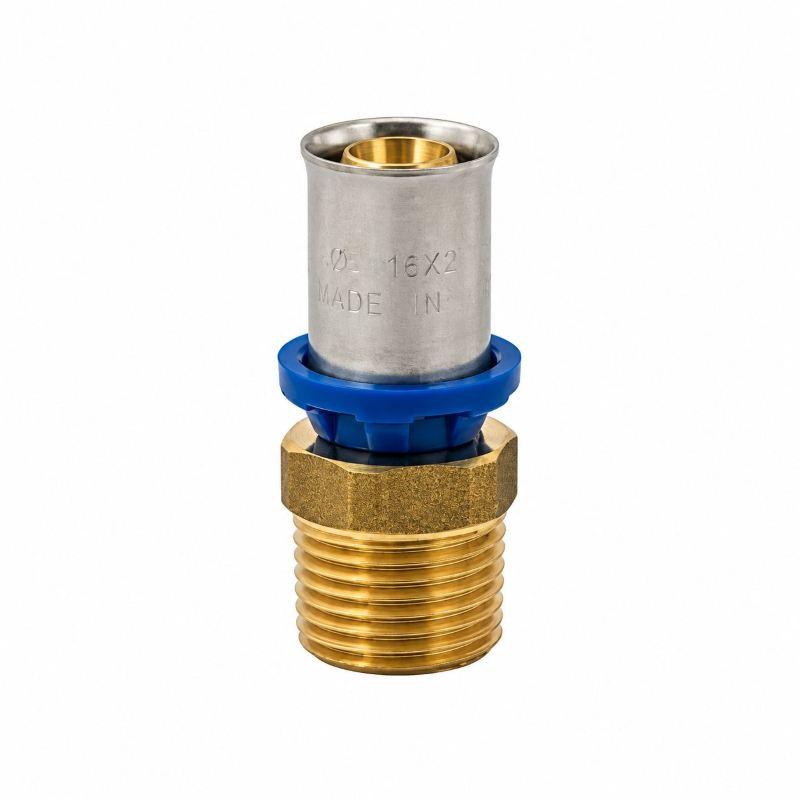

Raccordo multistrato dritto - Comid
Aprire immediatamente tutta la muratura non rappresenta necessariamente la strategia migliore.
In funzione dell'impianto, un tecnico può utilizzare prove di pressione, termografia, strumenti acustici o altre metodologie per restringere la zona nella quale intervenire.
Il contatore può fornire un primo indizio: se tutti gli utilizzi sono chiusi e continua a registrare passaggio d'acqua, può esserci un consumo non evidente.
Prima di interpretare il dato bisogna però verificare che non siano attivi cassette WC, irrigazione, elettrodomestici, addolcitori o altri apparecchi automatici.
Il contatore può indicare la presenza di un consumo, ma non individua direttamente il punto della perdita.
Anche le prove di pressione devono essere eseguite con strumenti adeguati e senza superare arbitrariamente le condizioni previste, perché una sovrapressione potrebbe danneggiare componenti già indeboliti.
L'obiettivo della ricerca è restringere progressivamente la zona interessata prima di eseguire un'apertura mirata, riducendo demolizioni e interventi non necessari sulle finiture.
Una connessione può apparire perfettamente asciutta con acqua fredda e iniziare a trasudare quando la tubazione si scalda.
Le variazioni di temperatura modificano leggermente dimensioni e sollecitazioni dei materiali e possono rendere visibile un difetto che in altre condizioni rimane nascosto.
Anche il comportamento opposto, con perdita che compare durante il raffreddamento, può fornire informazioni importanti.
Le perdite intermittenti sono spesso più difficili da localizzare perché dipendono da una combinazione di temperatura, pressione e movimento dei componenti.
Quando il fenomeno scompare prima dell'arrivo dell'idraulico, è utile annotare in quali condizioni si presenta e documentare la prima goccia con fotografie.
Una foto scattata all'inizio dell'evento può essere molto più utile di una pozzanghera osservata dopo diverse ore.
Se la perdita compare soltanto dopo l'apertura di un determinato rubinetto, dopo il funzionamento di un apparecchio oppure durante l'uso dell'acqua calda, queste informazioni devono essere riferite al tecnico.
Ricostruire le condizioni di comparsa consente di evitare sostituzioni a tentativi e può indirizzare più rapidamente la diagnosi verso la causa reale, soprattutto quando durante il sopralluogo il raccordo appare completamente asciutto.
Se il problema compare subito dopo la sostituzione di un rubinetto, di una valvola o di un apparecchio, è ragionevole controllare per primi i collegamenti interessati dal lavoro.

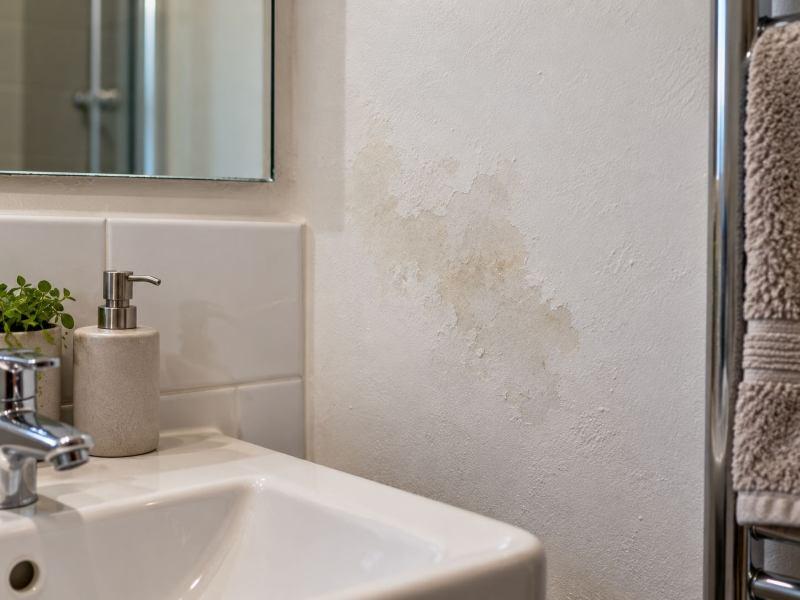

Macchia di umidità sulla parete del bagno - Daniele F. Toscana
Una guarnizione può essere uscita dalla propria sede, un tubo può non essere stato inserito completamente oppure un raccordo può essere rimasto sotto tensione dopo lo spostamento della tubazione.
Questo non significa necessariamente che il nuovo componente sia difettoso, perché spesso la causa riguarda il montaggio del giunto o una parte vecchia sollecitata durante l'intervento.
Sugli impianti datati il rischio aumenta, perché tubazioni e filettature possono essere corrose o indebolite.
Applicare forza per svitare un elemento può trasferire sollecitazioni alla connessione immediatamente precedente, facendo comparire una nuova perdita vicino al punto riparato ma non esattamente sul componente sostituito.
Per questo gli interventi sui vecchi impianti richiedono maggiore cautela e un controllo più ampio della zona.
Dopo ogni manutenzione è utile verificare i raccordi sia in condizioni statiche sia durante il normale utilizzo dell'acqua, controllando che non compaiano trasudazioni progressive e osservando anche i collegamenti immediatamente vicini a quelli sui quali si è intervenuti.
Di fronte a una goccia viene spontaneo prendere una chiave e aumentare il serraggio, ma non è una regola universalmente corretta.
Aumentare il serraggio non è sempre una buona idea - Getty Images
In alcuni raccordi può essere necessario ripristinare la coppia prevista, mentre in altri una maggiore forza può deformare una guarnizione, danneggiare una filettatura o rompere una parte plastica.
Ruotare un dado senza bloccare correttamente l'altro lato del raccordo può inoltre torcere la tubazione e creare un nuovo problema.
Un altro errore comune consiste nell'applicare colle, paste o nastri all'esterno del collegamento sperando di sigillare la perdita senza smontarlo.
Questi materiali possono in alcuni casi ridurre temporaneamente una trasudazione, ma normalmente non ricostruiscono la superficie di tenuta interna sulla quale continua ad agire la pressione dell'acqua.
I prodotti specifici devono essere utilizzati soltanto per gli impieghi previsti e non come rivestimenti universali per qualsiasi raccordo.
Anche ignorare una perdita perché produce soltanto poche gocce è rischioso: l'umidità può danneggiare mobili, cartongesso, massetti o strutture lignee e il difetto può peggiorare improvvisamente nel tempo, soprattutto quando deriva da una guarnizione lesionata o da un componente già fessurato.
Quando la fuoriuscita diventa significativa, limitare rapidamente il danno assume priorità rispetto alla diagnosi dettagliata.
Se la valvola di intercettazione è nota e facilmente raggiungibile, chiudere il tratto interessato o l'alimentazione generale dell'acqua può evitare ulteriori danni in attesa dell'intervento.
È quindi utile conoscere in anticipo la posizione della valvola generale e delle eventuali intercettazioni di zona, evitando che rimangano nascoste dietro mobili o rivestimenti difficili da rimuovere.
La situazione richiede ancora maggiore cautela se l'acqua raggiunge prese, scatole elettriche, elettrodomestici o apparecchi alimentati elettricamente.
In presenza di un possibile rischio elettrico non si dovrebbe toccare l'acqua né iniziare a smontare componenti dell'impianto.
La messa in sicurezza dell'alimentazione deve essere gestita correttamente e, se necessario, affidata a personale qualificato.
Solo dopo avere eliminato il rischio si può procedere alla ricerca della perdita.
In questi casi il principio fondamentale è stabilire le priorità di sicurezza prima di concentrarsi sulla riparazione del raccordo, evitando interventi improvvisati in una zona nella quale acqua ed elettricità possono trovarsi contemporaneamente.
Nelle nuove installazioni e nelle ristrutturazioni i collegamenti dovrebbero essere verificati prima che diventino difficili da raggiungere.
Montaggio nuova rubinetteria - Getty Images
Il principio è particolarmente importante per raccordi, collettori e giunzioni che verranno nascosti da pavimenti, controsoffitti o contropareti.
Controllare l'impianto prima delle finiture permette di individuare difetti di montaggio quando la correzione è ancora relativamente semplice.
Può essere utile anche fotografare il percorso delle tubazioni e la posizione dei raccordi con riferimenti dimensionali, creando una documentazione utilizzabile in caso di manutenzione o ricerca di una perdita futura.
Un impianto nascosto dovrebbe essere meno visibile, ma non meno conoscibile.
Sul piano normativo, gli impianti idrici e sanitari rientrano nel quadro del DM 37/2008, mentre la UNI 9182:2014 costituisce un riferimento tecnico per progettazione, installazione, modifica e manutenzione degli impianti di alimentazione e distribuzione dell'acqua.
Per gli impianti destinati all'acqua potabile è inoltre pertinente la serie UNI EN 806.
Le indicazioni specifiche del produttore dei componenti rimangono comunque determinanti per montaggio, compatibilità e collaudo del sistema installato.
Sui raccordi facilmente accessibili il proprietario può asciugare le superfici, osservare dove compare la prima traccia d'acqua, verificare se la perdita è continua o legata all'uso e controllare visivamente la presenza di corrosione, calcare, flessibili danneggiati o condensa.

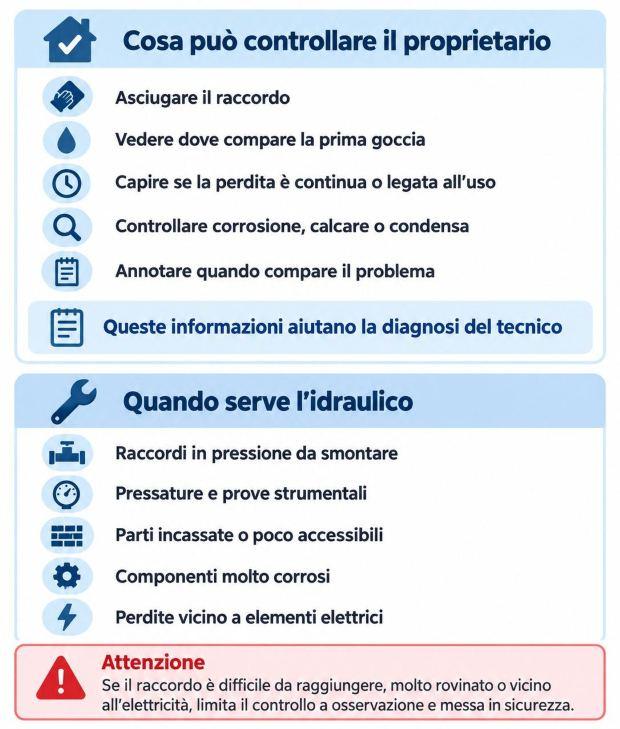

Controlli da fare prima di chiamare l'idraulico - Daniele F. Toscana
Può essere utile annotare se il fenomeno compare con acqua calda, durante l'apertura di un rubinetto oppure dopo il funzionamento di un determinato apparecchio.
Queste informazioni facilitano la diagnosi del tecnico e possono ridurre il tempo necessario per individuare la causa.
Lo smontaggio di raccordi in pressione, le pressature, le prove strumentali e gli interventi su parti incassate richiedono invece competenze specifiche, soprattutto quando non si conosce il sistema installato.
Anche l'utilizzo di utensili non compatibili o una rimessa in servizio eseguita male possono trasformare una piccola perdita in un problema maggiore.
Gli interventi sugli impianti devono essere eseguiti nel rispetto del quadro normativo applicabile e delle istruzioni dei componenti utilizzati.
Quando il raccordo è difficilmente accessibile, molto corroso o vicino a componenti elettrici, il controllo domestico dovrebbe limitarsi all'osservazione e alla messa in sicurezza.
Una riparazione duratura non consiste soltanto nel fermare la goccia visibile.
Se la tenuta è affidata a una guarnizione deteriorata, questa deve essere sostituita con il componente corretto e devono essere verificate le superfici sulle quali lavora.
Se il problema riguarda una filettatura, il giunto deve essere ricostruito con il sistema di sigillatura previsto e compatibile con l'impianto.
Se invece un raccordo pressato o una tubazione risultano danneggiati, il tratto deve essere ripristinato seguendo le procedure del relativo sistema.
Contemporaneamente bisogna eliminare eventuali cause che hanno favorito il cedimento, come tubazioni non allineate, staffaggi insufficienti, dilatazioni impedite o componenti che gravano direttamente sul raccordo.
Dopo la riparazione il collegamento deve essere controllato nelle reali condizioni d'uso, compresi eventuali cicli di acqua calda e fredda quando pertinenti.
Il principio più importante rimane quello di non confondere il raccordo bagnato con quello effettivamente difettoso.
L'acqua può percorrere superfici, filettature e cavità prima di diventare visibile, quindi trovare il punto nel quale nasce la prima goccia è spesso più importante che intervenire su quello dal quale cade l'ultima.
