Come progettare finestre ad angolo senza montante
|
Cosa si intende per finestra ad angolo senza montante
La finestra ad angolo senza montante è una soluzione nella quale due superfici vetrate appartenenti a pareti diverse si incontrano nello spigolo dell’edificio senza un profilo verticale opaco chiaramente visibile.
Dall’interno si percepisce una continuità tra i due vetri, con una visuale più aperta rispetto a quella ottenibile con un normale serramento dotato di montante angolare, come possiamo ammirare nell'immagine seguente di Swissfineline.

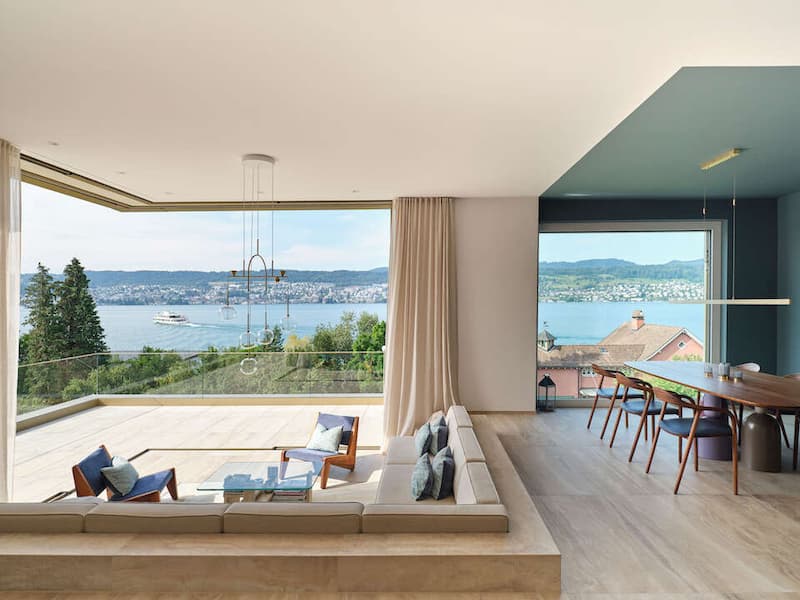

Finestra angolare a tutta altezza senza montante - Swissfineline
Naturalmente, ciò non significa che i vetri siano privi di sostegno.
I carichi devono comunque essere trasferiti a telai, profili nascosti, traversi, soglie, architravi, solai o strutture metalliche predisposte attorno all’apertura.
La parte visibile può essere ridotta a un giunto sigillato, ma dietro l’effetto trasparente rimane un sistema costruttivo complesso.
Le finestre ad angolo possono essere realizzate:
- con entrambi i lati fissi
- con una parte fissa e una apribile
- nei sistemi espressamente progettati, con ante mobili che si incontrano nello spigolo.
La prima configurazione è generalmente la più semplice da controllare dal punto di vista strutturale, termico e della tenuta.
L’assenza del montante modifica il comportamento dell’intero nodo: bisogna coordinare struttura dell’edificio, deformazioni, vetrata isolante, sigillature, drenaggio, isolamento, posa e possibilità di sostituire in futuro uno degli elementi.
Finestra ad angolo senza montante: come viene realizzato il giunto tra i due vetri
Le due vetrate isolanti arrivano in prossimità dello spigolo e vengono unite attraverso un giunto sigillato.
Uno dei vetri può proseguire fino all’estremità, mentre l’altro si accosta lateralmente; in altri sistemi i bordi vengono sagomati o organizzati con geometrie specifiche.
Il giunto vetrato esterno deve proteggere il bordo delle vetrate isolanti dall’acqua, dai raggi ultravioletti, dalle variazioni termiche.
Sul lato interno deve contribuire alla continuità della tenuta all’aria e limitare il passaggio di vapore verso le parti più fredde del nodo.
Non è sufficiente riempire lo spazio tra due vetri con un comune silicone da serramenti: il prodotto deve essere compatibile con i sigillanti della vetrata isolante ed eventuali rivestimenti del vetro.
La larghezza del giunto non dovrebbe essere ridotta soltanto per renderlo meno visibile.
Uno spazio troppo stretto può non assorbire adeguatamente le tolleranze di posa, la dilatazione dei materiali e le deformazioni dovute a vento e temperatura.
Perché l’angolo non può essere privato del sostegno strutturale
In un’apertura tradizionale, il tratto di muratura posto all’angolo può contribuire a sostenere i carichi superiori e a irrigidire le due pareti.
Eliminarlo per inserire una finestra continua richiede una verifica della struttura esistente o, nelle nuove costruzioni, la predisposizione di un sistema portante alternativo.
Le soluzioni possono prevedere:
- travi in calcestruzzo armato
- architravi metallici
- telai perimetrali
- elementi collegati al solaio.
La geometria dipende da:
- dimensioni dell’apertura,
- materiale dell’edificio,
- carichi superiori,
- posizione della finestra rispetto alla facciata.
Non basta verificare che la struttura non ceda, ma è necessario limitare anche le deformazioni per evitare di trasferire pressioni indesiderate al vetro.
I carichi dell’edificio devono essere assorbiti dalla struttura, mentre la finestra deve ricevere solo le azioni per le quali è stata progettata, come peso proprio, vento, manovre e sollecitazioni trasmesse dai fissaggi.
Attenzione: nelle ristrutturazioni la rimozione del pilastro o della muratura d’angolo è un intervento che può interessare la stabilità dell’edificio e deve essere valutato da un tecnico strutturista.
Inoltre, occorre verificare preventivamente eventuali autorizzazioni, pratiche edilizie e condizioni condominiali applicabili al caso concreto.
Finestre ad angolo senza montante: carichi del vento, dimensioni delle lastre e deformazioni
Le superfici vetrate poste all’angolo sono esposte a pressioni e depressioni del vento differenti sulle due facciate.
Leggerezza e continuità con le finestre ad angolo senza montanti - Unilux Gmbh
Spessore e composizione del vetro, quindi, devono essere scelti considerando dimensioni della lastra, quota dell’edificio, esposizione, zona geografica, vincoli perimetrali e caratteristiche del sistema.
Anche il rapporto tra i due lati della finestra conta.
Una vetrata larga e una molto stretta possono deformarsi in modo diverso sotto vento e variazioni termiche.
Il giunto deve tollerare questi movimenti senza aprirsi, schiacciare eccessivamente il sigillante o sollecitare i bordi.
Le lastre devono essere correttamente appoggiate e sostenute: il peso non può gravare sul sigillante d’angolo.
Tasselli di appoggio, telai inferiori e sistemi di ritegno devono trasferire i carichi senza contatto rigido tra vetro e metallo.

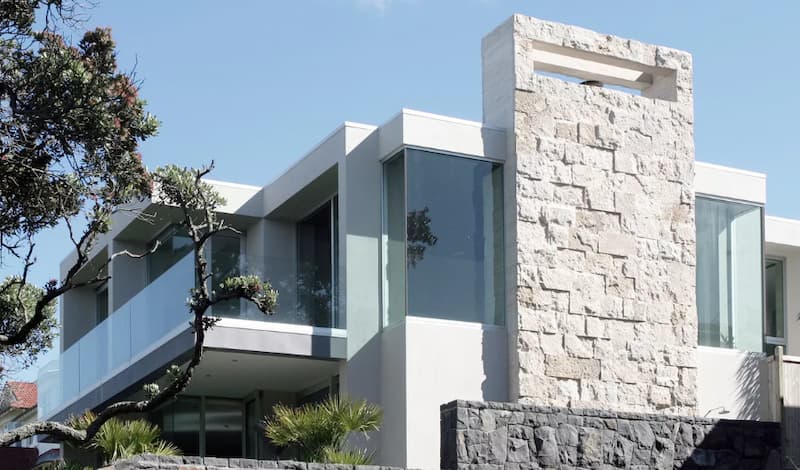

Nella foto sopra di Unilux Gmbh esempio di openview realizzato con infissi senza montante.
Finestre ad angolo senza montante: quale vetro utilizzare
La scelta del vetro per la finestra ad angolo senza montante dipende da diversi fattori:
- posizione
- dimensioni
- altezza rispetto al pavimento
- rischio di urto
- possibilità di caduta nel vuoto
- destinazione d'uso dell’ambiente.
Il vetro temprato offre una maggiore resistenza alle sollecitazioni rispetto al vetro ricotto e, in caso di rottura, si frammenta in piccoli elementi.
Il vetro stratificato è composto da più lastre unite da intercalari e può trattenere i frammenti dopo la rottura, mantenendo una protezione residua variabile in base alla composizione.
Quando il bordo inferiore della finestra è vicino al pavimento, la vetrata può essere soggetta a urti accidentali, quindi, il sistema, compresi fissaggi e parti adiacenti, deve essere verificato per la funzione di barriera.
Normativa che regola resistenza e sicurezza del vetro
La norma UNI 7697 definisce i criteri di scelta dei vetri in funzione delle condizioni di utilizzo e della sicurezza degli utenti, mentre la UNI EN 12600 classifica il comportamento delle lastre sottoposte a prova d’impatto con pendolo.
La composizione deve essere stabilita dal progettista sulla base della destinazione reale e della versione normativa vigente al momento dell’intervento.
L’assenza del montante rende inoltre i bordi più esposti durante trasporto e montaggio.
Una piccola scheggiatura può indebolire il vetro e favorire una rottura successiva.
Vetrata isolante e sigillatura del bordo della finestra ad angolo senza montante
Nelle finestre residenziali vengono generalmente impiegate vetrate isolanti formate da due o più lastre separate da intercapedini.
Lungo il perimetro sono presenti distanziatori e sigillature che mantengono unita la vetrata, limitano l’ingresso di umidità e, quando previsto, trattengono il gas inserito nelle camere.
Nel serramento classico il bordo della vetrata viene protetto dal profilo; nell’angolo senza montante una parte di questo bordo può trovarsi molto più vicina all’esterno e richiedere una protezione specifica.
Condensa sui vetri delle finestre - Getty Images
UNI EN 1279 tratta i requisiti delle vetrate isolanti e stabilisce che, quando il bordo è soggetto a esposizione ultravioletta diretta o a carichi permanenti di taglio, possono essere necessarie specifiche tecniche aggiuntive.
La perdita di tenuta della vetrata isolante si manifesta generalmente con condensa nell’intercapedine.
In questa situazione il vetro deve generalmente essere sostituito.
Prestazioni termiche della finestra ad angolo senza montante
La prestazione termica della finestra dipende da trasmittanza delle lastre, caratteristiche delle intercapedini, distanziatore perimetrale, profili nascosti e raccordo con la parete.
Il giunto d’angolo è una zona termicamente delicata perché i bordi di due vetrate si avvicinano e la continuità del telaio isolante viene modificata.
Anche quando il vetro presenta un buon valore di trasmittanza al centro della lastra, la temperatura superficiale interna può abbassarsi in prossimità dello spigolo.
Per limitare il ponte termico, si può intervenire con:
- distanziatori a ridotta conducibilità
- protezione del bordo.
Le analisi sulle finestre ad alte prestazioni mostrano come, migliorando vetri e telai, assumano maggiore importanza i ponti termici del bordo della vetrocamera e del collegamento con la struttura.
Condensa superficiale e temperature interne
La condensa compare quando una superficie raggiunge una temperatura sufficientemente bassa rispetto all’umidità presente nell’ambiente.
Nella finestra senza montante, il punto più esposto può essere proprio il giunto interno d’angolo.
La presenza occasionale di un leggero appannamento in condizioni molto gravose non equivale necessariamente a un difetto del serramento.
Inceve, un fenomeno frequente, esteso o accompagnato da acqua che raggiunge il davanzale richiede però una verifica.
Le cause sono molteplici: un ponte termico nel giunto, una sigillatura interna discontinua, un telaio nascosto poco isolato, elevata umidità ambientale o scarso ricambio d’aria.
Anche tende pesanti e arredi posti davanti all’angolo possono ridurre la circolazione dell’aria calda sulla superficie.
Pertanto, non è risolutivo aggiungere silicone sul lato interno del vetro senza individuare la causa del problema.
Tenuta all’aria, all’acqua e alla pressione del vento delle finestre senza montante
Le prestazioni di una finestra comprendono permeabilità all’aria, tenuta all’acqua, resistenza al vento, trasmittanza termica.
In una finestra ad angolo senza montante, il giunto tra i vetri, gli accoppiamenti tra moduli e il raccordo con l’edificio possono rappresentare i punti più deboli.
All’esterno deve essere predisposto un piano di tenuta capace di impedire alla pioggia battente di raggiungere l’interno.
Tenuta all'acqua della finestra esposta alla pioggia - Unsplash
L’eventuale acqua che supera la prima barriera deve poter essere drenata verso l’esterno senza ristagnare vicino alla sigillatura della vetrocamera.
Sul lato interno serve una chiusura per evitare che l’aria calda e umida attraversi liberamente il giunto.
Il consiglio è quello di richiedere documentazione prestazionale riferita al sistema completo o a una configurazione rappresentativa per dimensioni, angolo e modalità di posa.
Isolamento acustico delle finestre ad angolo senza montante
L’isolamento acustico dipende dalla composizione dei vetri, dallo spessore delle lastre, dalle intercapedini, dalla tenuta perimetrale e dalla posa.
Il giunto d’angolo può ridurre il risultato se presenta una massa limitata o una discontinuità nella chiusura all’aria.
Due vetri uguali non sono sempre la scelta più efficace contro il rumore; meglio optare per composizioni asimmetriche e lastre stratificate con intercalari specifici che migliorano il comportamento del serramento.
La posa in opera è uno step fondamentale per la tenuta degli infissi soprattutto se senza montante - Getty Images
In un’abitazione affacciata su due strade, le facciate possono essere esposte a livelli e tipologie di rumore differenti, quindi, si possono installare due vetrocamera differenti in base alle peculiarità dei due lati dell’angolo, purché il diverso spessore venga coordinato con profili e giunto.
Il risultato finale dipende però anche dalla qualità della posa.
Finestre angolari senza montante: controllo solare e rischio di surriscaldamento
La finestra ad angolo riceve luce da due orientamenti.
Questo può aumentare la durata dell’illuminazione naturale, ma anche esporre l’ambiente al sole in momenti diversi della giornata.
Decidere di risolvere il problema scegliendo un vetro molto scuro, implica il fatto di alterare notevolmente la luce interna e aumentare l’assorbimento energetico della lastra.
Le schermature esterne sono generalmente più efficaci nel limitare il calore prima che raggiunga il vetro.

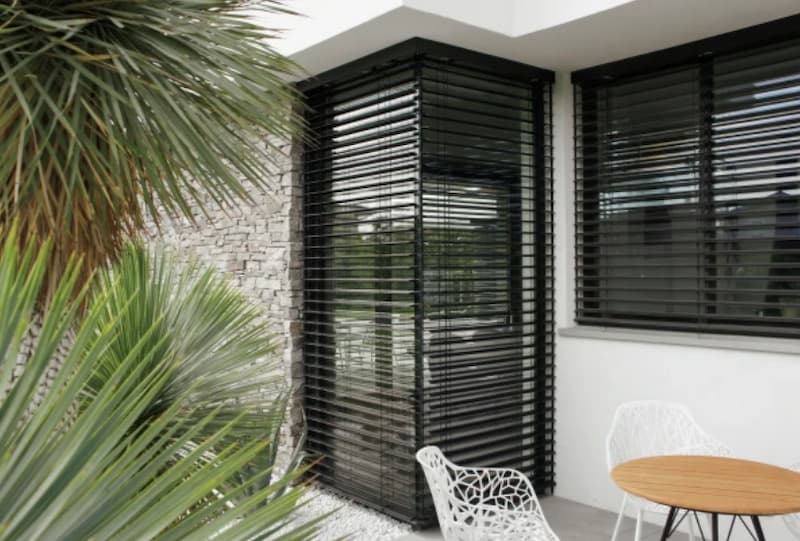

Frangisole esterno angolare - Warema
Attenzione: le schermature devono però essere compatibili con l’angolo, come la soluzione proposta da Warema che vediamo in queste due foto.

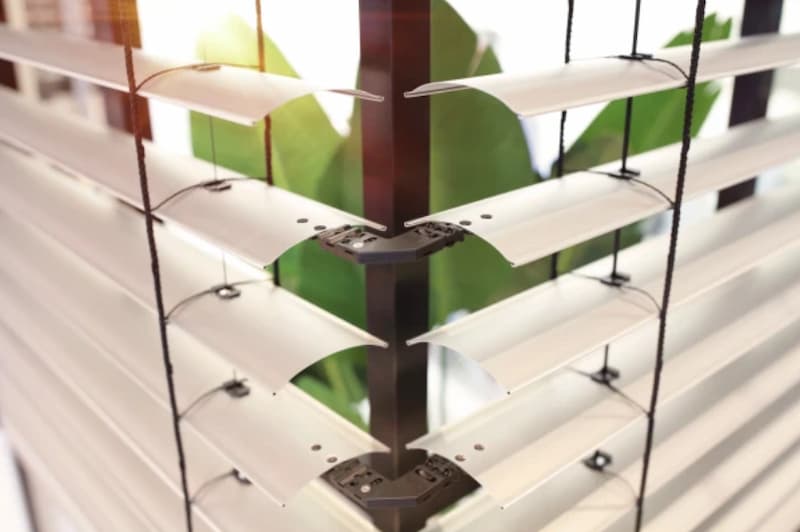

Dettaglio raccordo angolare - Warema
Due tende verticali indipendenti possono lasciare una fessura nello spigolo; sistemi avvolgibili o frangisole richiedono vani, guide e accessi di manutenzione che possono rendere nuovamente visibile un elemento verticale.
La trasparenza dell’angolo va quindi progettata simultaneamente alla protezione solare, perché rimandare l'intervento può obbligare ad aggiungere guide e cassonetti che contrastano con l’effetto open view desiderato.
Finestra ad angolo senza montante: parti fisse e ante apribili
La soluzione con due vetri fissi offre la massima pulizia visiva e riduce il numero di guarnizioni e componenti mobili nello spigolo.
La ventilazione deve essere affidata ad altre finestre o porte presenti nell’ambiente.
Una parte fissa può essere abbinata a un’anta apribile laterale.
In questo caso, il montante dell’anta viene arretrato rispetto all’angolo e rimane visibile soltanto sul tratto destinato all’apertura.
I sistemi con apertura diretta nello spigolo sono più complessi: quando le ante sono chiuse devono garantire allineamento, pressione delle guarnizioni e tenuta; quando sono aperte devono gestire peso, cerniere, ferramenta e sequenza di manovra senza un montante fisso centrale.
Davanzale e drenaggio nella finestra ad angolo senza montante
La soglia inferiore sostiene il peso delle vetrate e deve trasferirlo alla struttura senza deformazioni.
Deve inoltre garantire continuità dell’isolamento e allontanamento dell’acqua.
Un davanzale esterno che prosegue attorno all’angolo deve avere pendenze, gocciolatoi e raccordi corretti affinché le giunzioni tra i due lati non convoglino l’acqua verso il serramento.
All’interno, pavimenti e rivestimenti possono arrivare molto vicini al vetro per accentuare la continuità.
Non devono però coprire fermavetri, profili rimovibili o sistemi di drenaggio.
Nei serramenti a tutta altezza il nodo inferiore può coincidere con terrazzi o pavimentazioni esterne: una soglia quasi a filo migliora la continuità di passaggio, ma rende più delicata la protezione dalle piogge battenti.
Posa in opera della finestra ad angolo senza montante
Una finestra ad angolo richiede un vano accuratamente rilevato: prima della produzione occorre verificare dimensioni finite, spessori di intonaco, cappotto, soglie e rivestimenti, altrimenti il giunto potrebbe risultare decentrato o troppo largo.
La posa deve rispettare la sequenza prevista dal sistema.
È opportuno prevedere un rilievo esecutivo dopo il completamento delle strutture e prima della fabbricazione delle vetrate definitive.
Le norme UNI dedicate alla posa considerano non solo il serramento, ma anche materiali complementari e accessori capaci di influenzare le prestazioni dei giunti di installazione.
Ciò conferma che il risultato dipende dall’incontro tra prodotto e parete, non dal solo prodotto.
Durante il montaggio è fondamentale proteggere i bordi del vetro dagli urti.
Non si devono utilizzare leve metalliche direttamente sulla lastra né forzare una vetrata per correggere l’allineamento dell’altra.
Raccordo della finestra angolare senza montante con cappotto e finiture interne
La posizione della finestra nello spessore della parete influenza il ponte termico e la percezione dello spigolo:
- un serramento arretrato crea imbotti più profonde;
- una posa verso l’esterno può allinearsi meglio al cappotto, ma richiede sistemi di sostegno adeguati.
L’isolamento dovrebbe raggiungere i telai nascosti senza coprire i componenti necessari alla manutenzione.

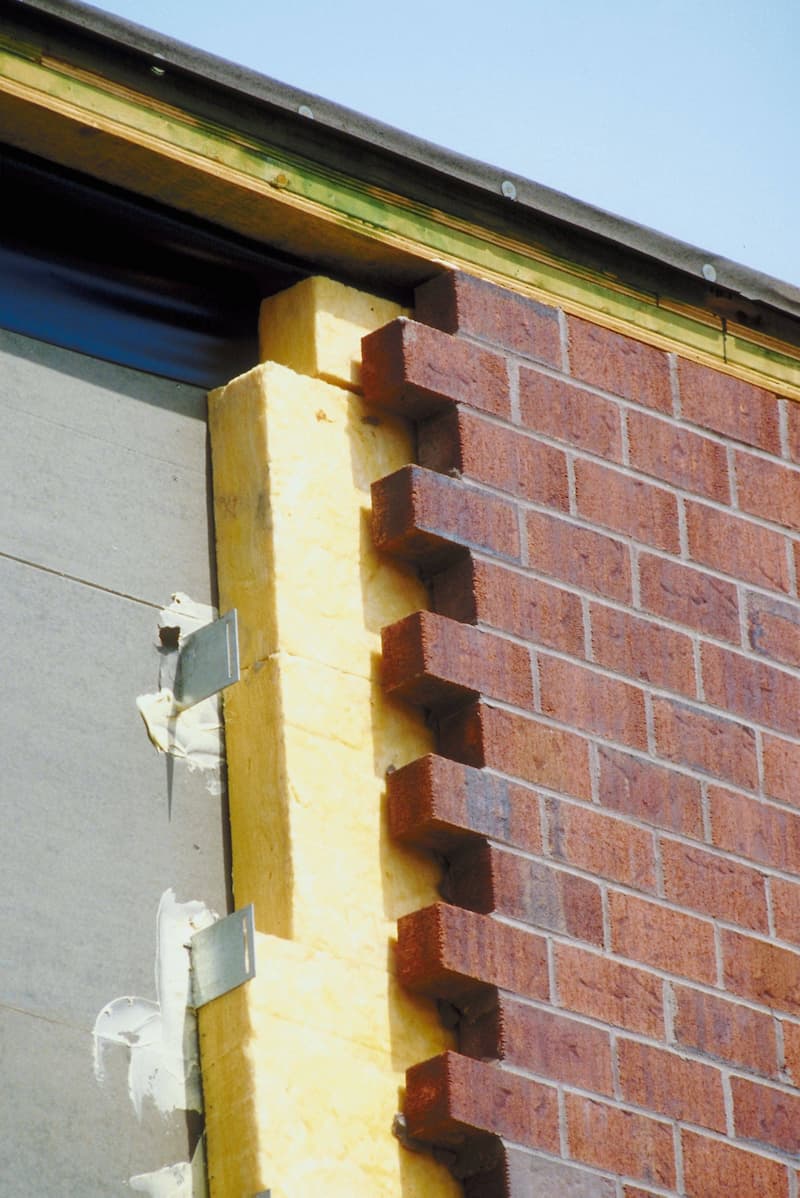

Attenzione al cappotto termico in fase di installazione della finestra angolare senza montante - Getty Images
Attenzione: interrompere il cappotto prima dell’angolo può lasciare una fascia fredda; spingerlo sopra profili e sigillature senza un dettaglio verificato può invece intrappolare acqua o impedire la sostituzione del vetro.
All’interno, cartongesso, intonaco e rivestimenti devono concludersi con bordi regolari, perché un raccordo rigido può fessurarsi quando struttura e finestra si deformano in modo differente.
Meglio prevedere una piccola fuga progettata, un profilo rimovibile o un coprifilo ispezionabile per consentire la manutenzione dell'infisso.
Riflessi e differenze tra le lastre angolari
Grandi vetrate isolanti possono mostrare riflessi deformati a causa delle variazioni di pressione nelle intercapedini e delle normali deformazioni delle lastre.
Nell’angolo il fenomeno può essere più percepibile perché le immagini riflesse proseguono da una facciata all’altra.
Il cambio di orientamento modifica inoltre l’incidenza della luce e rende visibili tonalità che frontalmente sembravano identiche.
Prima dell’ordine è utile verificare che i due lati abbiano caratteristiche ottiche coordinate.
Quando una lastra richiede una composizione di sicurezza o acustica diversa, il produttore dovrebbe valutare la possibilità di uniformare colore, riflessione e trattamento superficiale.
Va comunque considerato che una superficie molto ampia e fortemente illuminata rende più percepibili bordi, giunti e riflessi.
Manutenzione del giunto e sostituzione della vetrocamera nella finestra angolare senza montante
Il giunto d’angolo deve poter essere controllato dall’esterno o dall’interno in base alla configurazione: fessure, distacchi, perdita di adesione, indurimento o deformazioni anomale del sigillante richiedono una valutazione.
Non è opportuno sovrapporre periodicamente nuovo silicone a quello esistente senza rimuovere le parti degradate, perché potrebbe depositarsi acqua dietro il nuovo strato.
La pulizia deve utilizzare prodotti compatibili con vetri, rivestimenti e sigillanti.
Evitare raschietti, solventi aggressivi e utensili metallici possono danneggiare bordi e superfici trattate.
In fase di progetto bisogna stabilire come verrà sostituita una vetrata.
Ad esempio, se per estrarla è necessario rimuovere parte del cappotto o smontare un parapetto fisso, l'intervento può diventare molto costoso.
In un soggiorno con due vetri fissi a tutta altezza, l’accesso dall’esterno potrebbe richiedere un ponteggio o un mezzo di sollevamento.
Prevedere fermavetri accessibili dall’interno o una sequenza di smontaggio documentata può ridurre notevolmente la complessità futura.
Errori da evitare nella progettazione della finestra ad angolo senza montante
Il primo errore è sottovalutare la struttura: il vano deve essere sostenuto e le deformazioni devono restare compatibili con il vetro.
Il secondo errore è scegliere le lastre soltanto in base alla trasmittanza termica, quando invece è determinante anche la resistenza a vento, urti, nonché il controllo solare.
Il terzo errore è affidare il giunto a una sigillatura generica.
Il quarto errore è confrontare il valore termico del solo vetro e ignorare bordi, profili nascosti e collegamento con la muratura.
Il quinto errore è utilizzare il risultato di prova di una finestra rettangolare standard come dimostrazione automatica delle prestazioni dell’angolo.
Il sesto errore è progettare schermature solari, tende e guide solo dopo aver installato il serramento.
Il settimo errore è coprire profili, fermavetri e drenaggi con cappotto, intonaco o pavimentazioni non rimovibili.
L’ottavo errore è non stabilire come potrà essere sostituita una delle vetrate.
Come scegliere una finestra ad angolo senza montante destinata a durare
La scelta deve partire dalla verifica della struttura e dalla definizione delle dimensioni reali.
Il preventivo dovrebbe identificare chiaramente:
- vetro
- distanziatori
- sigillanti
- profili nascosti
- valori prestazionali
- criteri di sicurezza
- esecuzione della posa.
Inoltre, è opportuno chiedere dettagli esecutivi del nodo superiore, inferiore e verticale, oltre che in merito a drenaggio, schermature, accessibilità e procedura di sostituzione.
|
|
|
